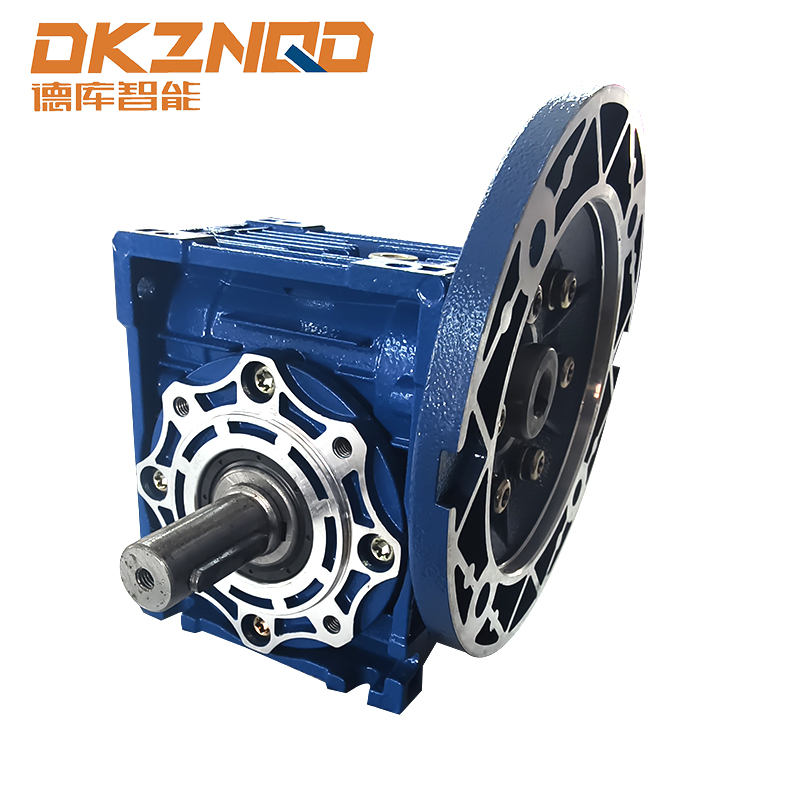

No domínio da maquinaria industrial e da automação, a transmissão eficiente de energia e movimento é fundamental. Entre os vários componentes projetados para essa finalidade, os redutores de velocidade desempenham um papel crítico no ajuste da velocidade e do torque de saída de um motor aos níveis exigidos para uma aplicação. Um tipo particularmente notável nesta categoria é o redutor de engrenagem helicoidal para RV. Este dispositivo é conhecido por sua combinação única de acionamento cicloidal e acionamento por engrenagem helicoidal, resultando em um mecanismo que oferece alto torque, excepcional capacidade de carga de choque e dimensões compactas. Compreender os princípios de design, mecânica operacional e aplicações apropriadas de um redutor de engrenagem sem-fim para rv é essencial para engenheiros e projetistas que buscam desempenho e confiabilidade ideais em ambientes exigentes.
O termo “RV” é frequentemente uma abreviatura de “vetor de rotação”, o que sugere a capacidade do redutor de gerenciar com eficiência as forças rotacionais. O design integra engenhosamente dois estágios distintos de redução de velocidade. O estágio primário normalmente envolve um conjunto de engrenagens helicoidais, enquanto o estágio secundário emprega um mecanismo cata-vento cicloidal. Esta abordagem híbrida permite que o redutor de engrenagem helicoidal rv supere algumas das limitações inerentes às caixas de engrenagens helicoidais padrão, como menor eficiência e resistência limitada ao choque, mantendo suas vantagens, como altas taxas de redução e compacidade. O resultado é um componente robusto e altamente capaz que serve como base em muitos sistemas de controle de movimento de precisão.
O Design e Componentes Fundamentais
A arquitetura de um redutor de engrenagem helicoidal para RV é complexa, mas elegante, projetada para durabilidade e desempenho. A sua construção pode ser dividida em vários componentes-chave que funcionam em conjunto para cumprir a sua função. O primeiro elemento principal é o estágio de entrada da engrenagem helicoidal. Este consiste em um parafuso sem-fim, que é o componente de acionamento conectado ao eixo de entrada e ao motor, e uma roda sem-fim. À medida que o parafuso sem-fim gira, suas roscas engatam nos dentes da roda sem-fim, fazendo com que a roda gire. Este estágio fornece a redução inicial e substancial da velocidade e o aumento do torque.
O segundo e definitivo estágio é o mecanismo de redução cicloidal. Esta peça compreende um conjunto de componentes que inclui um came excêntrico, discos cicloidais, pinos anelares e um mecanismo de saída. O movimento da roda sem-fim é transferido para um came excêntrico. Esse came então aciona dois discos cicloidais, que têm formato lobulado, semelhante a um feijão, com orifícios em torno de seu perímetro. Esses discos engrenam com um anel de pinos estacionários alojados na carcaça do redutor. O movimento do came excêntrico faz com que os discos cicloidais sofram uma rotação oscilante complexa. Contudo, como os discos são limitados pelos pinos estacionários, o seu movimento é traduzido numa rotação lenta e controlada do eixo de saída. Este processo de duas etapas é o que confere ao redutor de engrenagem helicoidal RV suas características notáveis.
Uma característica crítica do projeto é a integração de um rolamento de rolos cônicos pré-carregado arranjo. Este sistema de rolamentos é responsável por suportar as elevadas cargas e momentos a que o redutor está sujeito durante a operação. Garante rigidez estrutural, minimiza a deflexão sob carga e contribui para a excepcional precisão posicional e longevidade da unidade. Além disso, todo o conjunto está alojado dentro de um invólucro rígido e de alta resistência, muitas vezes fundido em ferro ou alumínio, que fornece proteção contra contaminantes e mantém o alinhamento preciso de todos os componentes internos. A construção robusta é a principal razão para seu uso generalizado em aplicações pesadas.
Princípios Operacionais e Características Chave
A operação de um redutor de engrenagem helicoidal RV é uma sinfonia de precisão mecânica. A energia é aplicada ao eixo de entrada, girando o parafuso sem-fim. O engate entre o parafuso sem-fim e a roda sem-fim consegue a primeira redução. A roda helicoidal, agora de rotação mais lenta, aciona o came excêntrico do estágio cicloidal. A rotação deste came transmite um movimento excêntrico aos discos cicloidais. À medida que esses discos se movem, seus lóbulos giram em torno do interior dos pinos do anel estacionário. Para cada rotação completa do came excêntrico, os discos cicloidais avançam um número de lóbulos igual à diferença entre o número de lóbulos do disco e o número de pinos estacionários. Esta acção resulta numa taxa de redução muito elevada na segunda fase.
A combinação desses dois estágios permite que o redutor de engrenagem helicoidal rv atinja taxas de redução de estágio único muito altas, geralmente variando de 30:1 a mais de 100:1. O resultado final é uma rotação suave e contínua do eixo de saída a uma velocidade bastante reduzida e um torque significativamente amplificado. Uma das vantagens mais significativas deste design é a sua resistência excepcional à carga de choque . A grande área de contato entre os lóbulos do disco cicloidal e os pinos do anel, juntamente com a resistência dos componentes, permite que o redutor absorva e suporte cargas de impacto intensas e repentinas que danificariam ou destruiriam outros tipos de caixas de engrenagens.
Outra característica definidora é a sua alta rigidez torcional e folga mínima . A rigidez torcional refere-se à resistência do redutor à torção sob carga, o que é crucial para manter a precisão nos sistemas de posicionamento. O design inerente do mecanismo cicloidal, com múltiplos pontos de contato, garante que haja muito pouco movimento livre ou “folga” entre os eixos de entrada e saída. Essa baixa folga é vital para aplicações que exigem movimentos repetíveis e precisos, como em braços robóticos ou máquinas CNC. Além disso, embora um redutor de engrenagem helicoidal padrão seja conhecido por sua menor eficiência, a incorporação da ação de rolamento no estágio cicloidal melhora a eficiência geral do redutor de engrenagem helicoidal RV, tornando-o uma escolha mais consciente em termos de energia para operação contínua.
Vantagens e limitações na aplicação
O design exclusivo do redutor de engrenagem helicoidal rv confere um conjunto distinto de vantagens que o tornam adequado para uma ampla gama de tarefas industriais exigentes. Seu benefício mais famoso é sua capacidade incomparável de lidar com altas cargas de choque. Isso o torna a escolha ideal para aplicações como equipamentos de manuseio de materiais, britadores ou máquinas de construção, onde mudanças repentinas e severas de carga são comuns. A robustez dos seus componentes internos garante uma operação confiável e longa vida útil, mesmo nestas condições adversas.
Além disso, sua design compacto e que economiza espaço é uma grande vantagem. Apesar de sua alta densidade de potência e saída de torque, o redutor de engrenagem helicoidal RV geralmente ocupa menos espaço em comparação com outros tipos de redutor que oferecem desempenho semelhante. Esta compacidade é inestimável no design de máquinas modernas, onde o espaço é muitas vezes escasso. Sua alta rigidez torcional e baixa folga, como mencionado anteriormente, fazem dele uma excelente escolha para aplicações de precisão. Isso inclui seu uso extensivo em robôs industriais, onde é comumente encontrado nas articulações da base, dos braços e dos ombros, proporcionando resistência para transportar cargas pesadas e precisão para posicioná-las corretamente.
No entanto, como qualquer componente de engenharia, tem suas limitações. A principal consideração é o custo. O processo de fabricação de um redutor de engrenagem helicoidal rv é complexo, exigindo usinagem e montagem de alta precisão. Conseqüentemente, essas unidades são geralmente mais caras que as caixas de engrenagens helicoidais padrão ou os redutores de engrenagens helicoidais. Este maior investimento inicial deve ser justificado pelos requisitos de desempenho, durabilidade e precisão da aplicação. Outra consideração é que, apesar da eficiência melhorada em relação aos acionamentos sem-fim puros, sua eficiência ainda pode ser inferior à de um redutor de engrenagem planetária em algumas faixas de operação. Portanto, para aplicações que funcionam continuamente onde o consumo de energia é uma preocupação principal, este factor deve ser ponderado em relação aos seus outros benefícios.
A tabela a seguir resume as principais vantagens e considerações:
| Vantagem | Descrição |
|---|---|
| Alta capacidade de carga de choque | Excelente capacidade de absorver e resistir a forças repentinas e impactantes sem falhar. |
| Alta densidade de torque | Oferece um alto nível de torque em relação ao seu tamanho físico e peso. |
| Baixa folga | Fornece alta precisão posicional e repetibilidade, essenciais para automação de precisão. |
| Alta Rigidez | Mantém o alinhamento e minimiza a deflexão sob cargas pesadas, garantindo um desempenho consistente. |
| Consideração | Descrição |
| Custo mais alto | A fabricação complexa leva a um investimento inicial mais elevado em comparação com tipos de redutores mais simples. |
| Eficiência | Embora melhorada em relação aos acionamentos sem-fim, a eficiência pode não corresponder à de alguns outros tipos de engrenagem em todos os cenários. |
Aplicações e usos industriais comuns
A natureza robusta e precisa do redutor de engrenagem helicoidal para RV garante sua presença em um espectro diversificado de indústrias. Sua aplicação é ditada pela necessidade de transmissão confiável de energia sob condições desafiadoras. No campo da robótica, é praticamente indispensável. Articulações robóticas articuladas dependem fortemente desses redutores para fornecer o torque necessário para o movimento, garantindo ao mesmo tempo a precisão e a rigidez necessárias para o posicionamento preciso de ferramentas e peças de trabalho. Das linhas de montagem automotivas à colocação de componentes eletrônicos, o redutor de engrenagem helicoidal RV permite o movimento suave e poderoso que define a automação moderna.
Outra área significativa de uso é em equipamentos de manuseio de materiais. Os sistemas transportadores, seja no manuseio de bagagens em aeroportos, centros de distribuição de armazéns ou operações de mineração, geralmente utilizam esses redutores para acionar rolos ou correias. Sua capacidade de carga de choque é crucial para lidar com partidas, paradas e impactos repentinos de mercadorias pesadas. Da mesma forma, eles são encontrados em máquinas de elevação e elevação como guindastes e guinchos, onde seu alto torque e segurança inerente (um acionamento sem-fim normalmente é autotravante e evita retrocesso) fornecem potência e segurança ao manusear cargas suspensas.
As indústrias de alimentos e bebidas, farmacêutica e de embalagens também empregam esses redutores em máquinas como máquinas de envase, paletizadoras e sistemas de etiquetagem. Nestes ambientes, além do desempenho, a confiabilidade e a higiene são essenciais. Muitos redutores de engrenagem helicoidal RV estão disponíveis com carcaças seladas e revestimentos que resistem à corrosão e podem suportar procedimentos de lavagem, tornando-os adequados para ambientes limpos e estéreis. Outras aplicações comuns incluem equipamentos de construção (por exemplo, betoneiras, anéis giratórios de escavadeiras), máquinas-ferramentas para mesas indexadoras e qualquer situação em que seja necessário um alto torque e baixa velocidade de saída de uma fonte compacta e robusta.
Critérios de Seleção e Diretrizes de Manutenção
A seleção do redutor de engrenagem helicoidal RV apropriado para uma aplicação específica requer uma análise cuidadosa de vários parâmetros operacionais. O principal fator é o necessário torque de saída e velocidade de operação . O redutor deve ser dimensionado para suportar o torque máximo da aplicação, incluindo quaisquer cargas de choque esperadas, sem exceder sua capacidade nominal. Além disso, a taxa de redução deve ser escolhida para atingir a velocidade de saída desejada a partir da velocidade de entrada disponível do motor. Outros fatores críticos incluem o tipo e a magnitude das cargas externas, como carga radial, carga axial e carga momentânea, que atuam no eixo de saída. Essas forças são suportadas pelos rolamentos de saída e exceder suas classificações pode levar à falha prematura.
O ambiente operacional é outro critério de seleção crucial. Fatores como temperatura ambiente, presença de poeira, umidade ou produtos químicos corrosivos determinarão a necessidade de vedações específicas, tratamentos de superfície ou lubrificantes especiais. Por exemplo, aplicações em temperaturas extremas requerem lubrificantes com viscosidade e estabilidade térmica adequadas. A vida útil desejada e o ciclo de trabalho (operação contínua versus operação intermitente) também influenciarão o processo de seleção, garantindo que o redutor atenda às expectativas de confiabilidade.
Uma vez instalado, a manutenção adequada é fundamental para maximizar a vida útil e o desempenho de um redutor de engrenagem helicoidal RV. A tarefa de manutenção mais vital é gerenciamento regular de lubrificação . Deve-se utilizar tipo e quantidade correta de lubrificante, devendo ser trocado nos intervalos recomendados pelo fabricante, de acordo com as condições de operação. Verificações periódicas quanto a vazamentos de óleo e contaminação também são essenciais. Além disso, é importante verificar rotineiramente ruídos ou vibrações incomuns, que podem ser indicadores precoces de desalinhamento, desgaste do rolamento ou outros problemas internos. Garantir que todos os parafusos de montagem estejam seguros e que a unidade não esteja sujeita a cargas além de suas especificações contribuirá para uma operação sem problemas a longo prazo. Embora esses redutores sejam projetados para serem duráveis, a negligência da manutenção básica pode levar a tempos de inatividade evitáveis e reparos dispendiosos.
Concluindo, o redutor de engrenagem helicoidal rv se destaca como o auge do design de transmissão de potência, combinando com maestria as vantagens da engrenagem helicoidal e cicloidal. Suas características marcantes – alta capacidade de torque, excepcional resiliência a cargas de choque, tamanho compacto e folga mínima – fazem dele uma solução projetada para as aplicações industriais mais desafiadoras. Desde as juntas precisas de um robô de soldagem até o poderoso acionamento de uma correia transportadora que movimenta toneladas de material, seu papel é fundamental. Embora o seu custo inicial e as características específicas de eficiência possam não torná-lo a escolha universal para todos os cenários, os seus benefícios de desempenho na aplicação certa são inegáveis. Compreender seus princípios e sua aplicação adequada é fundamental para engenheiros que desejam construir máquinas que sejam não apenas potentes e eficientes, mas também robustas e confiáveis.
