O que torna a série K mais eficiente do que um motoredutor sem-fim padrão?

No domínio da transmissão de energia industrial, a seleção de um motoredutor é uma decisão crítica com implicações de longo alcance nos custos operacionais, no consumo de energia e na confiabilidade a longo prazo. Durante décadas, o motorredutor de rosca sem-fim padrão tem sido uma visão comum em inúmeras aplicações. No entanto, os avanços na tecnologia de engrenagens deram origem a soluções mais eficientes, sendo a principal delas a motoredutor cônico helicoidal série k .

Compreendendo os designs fundamentais: um conto de duas engrenagens

Para compreender por que um sistema é mais eficiente que outro, é preciso primeiro compreender os princípios mecânicos básicos que regem o seu funcionamento. Um principal distinção está na geometria dos dentes da engrenagem e na maneira como eles engatam e transmitem força. Esta diferença no design é a principal causa da disparidade no desempenho, particularmente em eficiência energética e desempenho térmico .

A anatomia de um motorredutor sem-fim padrão

Um motorredutor sem-fim padrão consiste em dois componentes principais: o sem-fim, que é um eixo em forma de parafuso, e a roda sem-fim, uma engrenagem que engata com o sem-fim. O sem-fim, normalmente localizado no lado da entrada (motor), aciona a roda sem-fim no lado da saída. Esta configuração produz uma unidade em ângulo reto. O engate é caracterizado por uma ação deslizante, onde as roscas do sem-fim deslizam contra os dentes da roda sem-fim. Este contato deslizante é a característica definidora de um conjunto de engrenagens helicoidais e é a principal fonte de suas características operacionais. Embora este design permita alta taxas de redução em um único estágio e pode ser autotravante sob certas condições, o atrito de deslizamento constante gera calor significativo e consome uma quantidade substancial da energia de entrada. Esta energia não é convertida em trabalho útil, mas é perdida como energia térmica, necessiteo de métodos de arrefecimento robustos e muitas vezes conduzindo a um menor consumo global. fator de serviço .

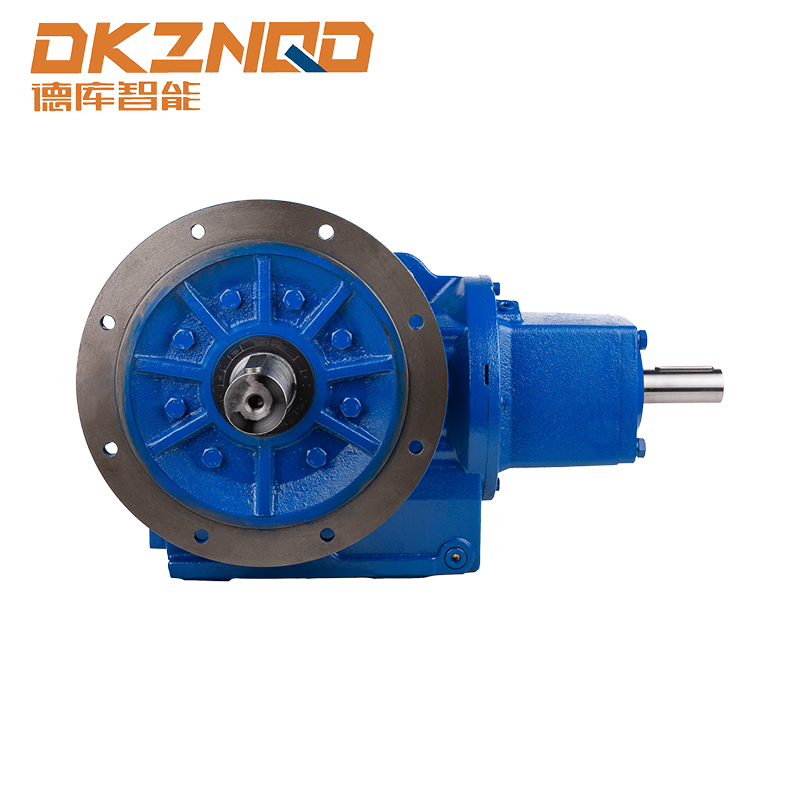

A anatomia de um motorredutor cônico helicoidal série k

Em contraste, um motoredutor cônico helicoidal série k emprega uma combinação de dois tipos distintos de engrenagens para atingir sua saída em ângulo reto. O primeiro estágio normalmente consiste em engrenagens helicoidais, onde os dentes são cortados em ângulo com o eixo da engrenagem. O segundo estágio é composto por engrenagens cônicas, de formato cônico e que permitem a mudança de direção de transmissão de potência. O principal diferencial aqui é a natureza do contato: os engates das engrenagens cônicas helicoidais e espirais são principalmente ações de rolamento em vez de deslizamento. Este contato rolante é inerentemente mais suave e gera muito menos atrito. As engrenagens helicoidais no primeiro estágio proporcionam redução de alta velocidade com ruído e vibração mínimos, enquanto as engrenagens cônicas espirais no segundo estágio lidam com eficiência com a mudança na direção do eixo. Esta abordagem combinada, focada em mecânica de contato rolante , é a base de seu desempenho aprimorado, leveo diretamente a maiores transmissão de torque capacidade e superior eficiência operacional .

O mecanismo central: fricção deslizante versus fricção de rolamento

O fator mais importante que determina a eficiência de qualquer sistema mecânico é o atrito. O tipo de atrito presente em uma engrenagem – deslizante ou rolante – determina a quantidade de energia perdida durante a operação. Este é o campo de batalha fundamental onde o motoredutor cônico helicoidal série k estabelece uma clara vantagem sobre o motorredutor de rosca sem-fim padrão.

A ineficiência do contato deslizante em engrenagens helicoidais

Em um conjunto de engrenagens sem-fim padrão, a interação entre o sem-fim e a roda sem-fim é quase puramente um movimento deslizante. À medida que o sem-fim gira, suas roscas empurram as faces dos dentes da roda sem-fim em um deslizamento contínuo e de alta velocidade. Essa ação gera muito atrito, que se manifesta como calor. A energia necessária para superar esse atrito é extraída diretamente da potência de entrada. Consequentemente, uma parte significativa do trabalho do motor é desperdiçada na superação da resistência interna, em vez de ser entregue como torque de saída. A eficiência de um conjunto de engrenagens helicoidais de redução única é altamente dependente do taxa de redução mas normalmente varia de 50% a 90%, com a eficiência caindo vertiginosamente em proporções mais altas. Isto significa que, em muitas aplicações, uma quantidade substancial de energia eléctrica é convertida em calor, o que não só representa um desperdício de energia, mas também degrada o lubrificante e coloca tensão térmica na carcaça e nos componentes da caixa de velocidades, potencialmente encurtando a sua duração. vida útil .

A eficiência do contato rolante em engrenagens helicoidais e cônicas

A motoredutor cônico helicoidal série k opera com um princípio diferente. Os dentes das engrenagens helicoidais e das engrenagens cônicas espirais são projetados para engatar gradualmente. Os dentes angulares de uma engrenagem helicoidal permitem que vários dentes estejam em contato a qualquer momento, distribuindo a carga. Mais importante ainda, o contacto entre os dentes é principalmente uma acção de rolamento. O atrito de rolamento é ordens de magnitude menor que o atrito de deslizamento. Isso resulta em uma redução dramática nas perdas de energia e na geração de calor. A eficiência mecânica de um único estágio de engrenagens helicoidais pode exceder 98%, e o estágio de engrenagem cônica, especialmente com formato de dente espiral, pode atingir eficiências de 95-97%. Quando combinado em um motoredutor cônico helicoidal série k , a eficiência global permanece consistentemente elevada, muitas vezes entre 90% e 95% ou mais, numa vasta gama de rácios. Esta tradução direta da energia de entrada em trabalho útil de saída é uma das principais razões pelas quais este projeto é preferido para aplicações onde economia de energia e gerenciamento de calor são considerações críticas.

Quantificando a diferença: uma tabela de comparação de desempenho

As vantagens teóricas do contato rolante se traduzem em benefícios tangíveis de desempenho. A tabela a seguir fornece uma comparação lado a lado dos principais parâmetros operacionais entre um motorredutor de rosca sem-fim padrão e um motoredutor cônico helicoidal série k , ilustrando o impacto prático de seus diferentes designs.

Esta tabela demonstra claramente que o motoredutor cônico helicoidal série k não é apenas uma melhoria incremental, mas uma tecnologia fundamentalmente superior em termos de conversão de energia. A eficiência consistentemente alta é resultado direto de sua filosofia mecânica central.

Os benefícios em cascata da maior eficiência

A eficiência superior de um motoredutor cônico helicoidal série k não é um benefício isolado. Ele cria uma cascata positiva de vantagens secundárias que impactam o custo total de propriedade, o design do sistema e a confiabilidade operacional. Quando menos energia é desperdiçada na forma de calor, todo o sistema opera em um ambiente mais estável e menos estressante.

Geração de calor reduzida e desempenho térmico aprimorado

O menor atrito inerente ao motoredutor de bisel helicoidal o design resulta diretamente em menos calor desperdiçado. Isto tem várias implicações críticas. Em primeiro lugar, o lubrificante dentro da caixa de velocidades está sujeito a uma menor degradação térmica, permitindo-lhe manter as suas propriedades protetoras durante intervalos mais longos e prolongando os períodos de mudança de óleo. Em segundo lugar, componentes como vedações e rolamentos operam em temperaturas mais baixas, o que aumenta a sua longevidade e confiabilidade. Em terceiro lugar, a carga térmica reduzida significa que a caixa de velocidades pode frequentemente funcionar na sua capacidade nominal total sem o risco de sobreaquecimento, mesmo em operação contínua cenários. Em contraste, um motorredutor sem-fim padrão operando próximo de sua capacidade muitas vezes requer aletas de resfriamento externas ou até mesmo ventiladores de resfriamento auxiliares para dissipar o calor substancial gerado, aumentando a complexidade e o custo do sistema.

Menor consumo de energia e custos operacionais

O benefício financeiro mais direto de uma maior eficiência é a redução do consumo de energia. Um motoredutor cônico helicoidal série k que é 95% eficiente consome menos energia elétrica para fornecer o mesmo torque de saída que um motorredutor sem-fim que é 70% eficiente. Esta diferença, embora aparentemente pequena por unidade, aumenta significativamente ao longo da vida útil do equipamento, especialmente em aplicações de ciclo de trabalho elevado, como sistemas de transporte , misturadores industriais , ou máquinas de embalagem . Para uma instalação com dezenas ou centenas de motoredutores, a mudança para um design mais eficiente pode resultar em poupanças substanciais nas contas de electricidade, tornando o motoredutor cônico helicoidal série k um investimento sólido em operações sustentáveis e lower custo total de propriedade .

Densidade de potência e vida útil aprimoradas

A eficiente transmissão de energia do motoredutor cônico helicoidal série k permite um design mais compacto para atingir o mesmo torque de saída que um motorredutor de rosca sem-fim maior. Este mais alto densidade de potência é uma vantagem significativa em máquinas modernas onde o espaço é escasso. Além disso, a combinação de temperaturas operacionais mais baixas, redução do estresse mecânico devido a um engate mais suave e menor degradação do lubrificante contribui diretamente para uma vida útil mais longa. vida útil . Os componentes da caixa de engrenagens simplesmente não trabalham tanto para superar as perdas internas, levando a menos desgaste nos dentes e rolamentos da engrenagem ao longo do tempo. Essa durabilidade aprimorada se traduz em tempos de inatividade reduzidos para manutenção e intervalos mais longos entre revisões, maximizando a produtividade e minimizando os custos do ciclo de vida para aplicações críticas. manuseio de materiais e equipamento de processamento .

Considerações Específicas da Aplicação: Escolhendo a Tecnologia Certa

Enquanto o motoredutor cônico helicoidal série k detém uma clara vantagem em termos de eficiência, a escolha entre tecnologias nem sempre é absoluta. Compreender as demandas específicas de uma aplicação é crucial para fazer a seleção ideal. O contexto operacional determina quais características são mais valiosas.

Onde um motoredutor cônico helicoidal da série K se destaca

Os pontos fortes do motoredutor cônico helicoidal série k tornam-no a escolha preferida para uma ampla gama de aplicações exigentes. Sua alta eficiência e excelente desempenho térmico o tornam ideal para operação contínua em indústrias como alimentos e bebidas, processamento químico e linhas de produção automatizadas . Sua capacidade de lidar com altas cargas cíclicas e provide consistent performance from startup through to full load is critical in máquinas pesadas . As aplicações que se beneficiam de sua operação suave e de baixa vibração incluem agitadores , acionamentos transportadores e equipamento de construção . Em qualquer cenário onde os custos de energia, a fiabilidade e o custo total de propriedade sejam as principais preocupações, o motoredutor cônico helicoidal série k apresenta uma solução atraente e economicamente justificável.
