Que formas construtivas (M1-M6) estão disponíveis para os redutores da série S?

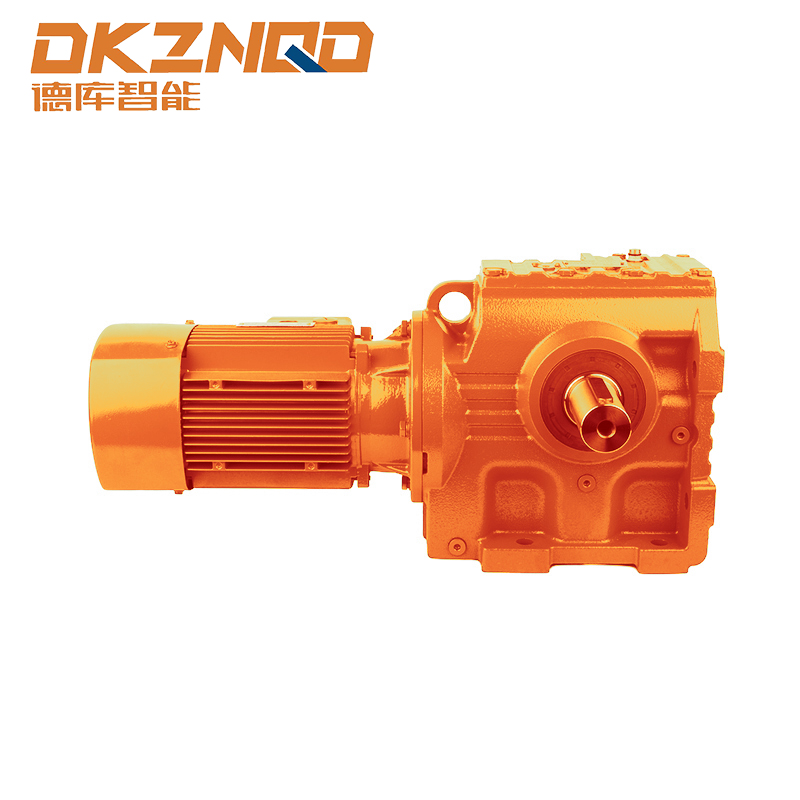

Introdução aos motoredutores helicoidais sem-fim da série S

O Motoredutor helicoidal sem-fim série S é amplamente utilizado em máquinas industriais devido ao seu design compacto, transmissão de alto torque e confiabilidade sob diversas condições operacionais. Compreendendo o posições de montagem (M1-M6) desses redutores é essencial para engenheiros e projetistas de sistemas que desejam alcançar desempenho ideal e garantir compatibilidade mecânica.

Este artigo investiga as posições de montagem específicas disponíveis para os redutores da série S, explorando suas configurações, vantagens e aplicações práticas em diversos setores.

Visão geral das posições de montagem (M1-M6)

Os redutores da série S são projetados para suportar múltiplas orientações de montagem, categorizadas como M1 a M6. Cada posição de montagem corresponde a uma disposição única dos eixos de entrada e saída em relação à carcaça do motor. A escolha da posição de montagem correta impacta:

• Eficiência operacional e entrega de torque
• Facilidade de instalação em espaços restritos
• Acessibilidade de manutenção e conformidade de segurança

Abaixo está uma explicação detalhada de cada posição de montagem e suas aplicações:

Posição M1: Montagem de pé horizontal

O M1 mounting position refers to a horizontal installation with the gear unit mounted on a base or platform. The output shaft is parallel to the base, making it ideal for:

• Transportadores e sistemas de manuseio de materiais
• Máquinas de embalagem onde a montagem ao nível do chão é preferida
• Aplicações que exigem alinhamento estável sob cargas de alto torque

As vantagens da montagem M1 incluem fácil acesso para lubrificação e inspeção e compatibilidade com dimensões básicas padronizadas comumente usadas em configurações de engrenagens industriais.

Posição M2: Montagem em Flange Horizontais

A configuração M2 envolve instalação horizontal com um flange na extremidade do eixo de saída para acoplamento direto. Esta orientação é adequada para:

• Integração direta em máquinas rotativas sem suportes adicionais
• Bombas, compressores e acionamentos de ventiladores onde o alinhamento do eixo é crítico
• Aplicações que requerem instalação compacta em espaço horizontal limitado

O M2 flange mount reduz a transmissão de vibração e simplifica a instalação em comparação com alternativas montadas nos pés.

Posição M3: Eixo vertical para baixo

Na configuração M3, o eixo de saída aponta para baixo. Isto é particularmente útil ao conectar máquinas orientadas verticalmente, como:

• Misturadores e agitadores em fábricas de produtos químicos ou de processamento de alimentos
• Transportadores verticais e elevadores
• Aplicações que exigem acionamento direto para baixo com extensão mínima do eixo

Esta orientação de montagem requer consideração cuidadosa de lubrificação e vedação devido a distribuição de petróleo por gravidade ao longo das engrenagens.

Posição M4: Eixo vertical para cima

M4 é o inverso de M3, onde o eixo de saída aponta para cima. É comumente aplicado em:

• Elevadores de canecas e transportadores verticais com movimento ascendente
• Misturadores industriais onde a transmissão de torque precisa mover o material para cima
• Situações onde o redutor é instalado abaixo de um mecanismo conectado para alinhamento vertical compacto

O M4 position necessitates roteamento de lubrificação otimizado para garantir uma distribuição uniforme do óleo nas engrenagens helicoidais e helicoidais.

Posição M5: Eixo horizontal montado lateralmente

M5 representa uma orientação horizontal onde o redutor é montado lateralmente. Esta posição é escolhida para:

• Máquinas com restrições de espaço que exigem instalação de engrenagens laterais
• Integração em sistemas de transporte com pontos de acionamento deslocados
• Aplicações que necessitam de melhor alinhamento entre o motor e o eixo acionado com pegada mínima

A montagem lateral pode melhorar a estabilidade mecânica em sistemas compactos, mas pode exigir colchetes ou suportes personalizados.

Posição M6: Flange Vertical

A configuração M6 combina orientação de eixo vertical com montagem em flange. Os principais benefícios incluem:

• Facilita a conexão direta a motores ou bombas verticais
• Ideal para instalações com limitações de altura ou onde o espaço físico é limitado
• Melhor distribuição de torque em aplicações verticais de alta carga

O posicionamento do M6 muitas vezes exige alinhamento preciso e pode se beneficiar suportes antivibração para garantir a estabilidade operacional a longo prazo.

Considerações práticas para seleção de montagem

Selecionar a posição de montagem correta é mais do que uma decisão mecânica – envolve considerar o ambiente operacional, a acessibilidade e os requisitos de manutenção. Os engenheiros devem considerar:

• Direção de carga e requisitos de torque
• Distribuição de lubrificação e retenção de óleo de engrenagem
• Restrições de espaço e integração com máquinas existentes
• Facilidade de inspeção, capacidade de manutenção e conformidade de segurança

Aderir a essas considerações garante desempenho ideal e vida útil prolongada do redutor.

Tabela de comparação de posições de montagem da série S

Conclusão

Compreender as posições de montagem M1-M6 para o Motoredutor helicoidal sem-fim série S permite que os engenheiros tomem decisões informadas em relação à instalação, transmissão de torque e longevidade do sistema. Cada posição oferece vantagens exclusivas adaptadas às necessidades operacionais específicas, garantindo que o redutor funcione de forma confiável em diversos cenários industriais.

A seleção adequada, combinada com a consideração da lubrificação, alinhamento e acessibilidade, pode melhorar significativamente o desempenho e a eficiência da manutenção dos sistemas de engrenagens industriais.

Perguntas frequentes

Q1: Qual é a diferença entre as posições de montagem M1 e M2?

M1 é montado com pés horizontais, enquanto M2 utiliza um flange para montagem horizontal, adequado para acoplamento direto com máquinas e melhor controle de vibração.

Q2: Um redutor da série S pode operar em posições verticais?

Sim, M3, M4 e M6 permitem instalação vertical, com muita atenção à lubrificação e alinhamento para garantir uma operação confiável.

Q3: Qual posição de montagem é melhor para configurações com espaço limitado?

M5 (montagem lateral horizontal) e M6 (flange vertical) são ideais para instalações compactas onde o espaço é limitado.

Q4: As posições de montagem afetam os requisitos de manutenção?

Sim, posições como M3 e M4 exigem um roteamento cuidadoso da lubrificação, enquanto M1 e M2 permitem acesso mais fácil para inspeção e manutenção.
