Por que os motoredutores hipóides BKM superam os acionamentos sem-fim tradicionais: uma comparação técnica

1. Introdução: Uma mudança silenciosa na transmissão de energia em ângulo reto

Durante décadas, os redutores de engrenagem helicoidal têm sido a escolha padrão para transmissão de potência em ângulo reto devido ao seu tamanho compacto e altas taxas de redução. No entanto, as demandas industriais por eficiência energética, confiabilidade e menor custo total de propriedade expuseram fraquezas fundamentais na tecnologia de acionamento sem-fim. Digite o Redutor de engrenagem hipóide BKM — uma nova geração de motoredutores hipóides que combina as vantagens das engrenagens helicoidais e hipóides. Projetada com precisão, a série BKM oferece eficiência até 30% maior, temperaturas operacionais significativamente mais baixas e vida útil prolongada em comparação com acionamentos sem-fim convencionais. Este artigo fornece uma comparação técnica baseada em dados que explica por que Motorredutor hipóide BKM soluções estão substituindo rapidamente os redutores de rosca sem-fim em transportadores, manuseio de materiais e automação industrial.

2. Diferenças Fundamentais: Redutor Hipóide vs. Redutor de Engrenagem Sem-fim

Para compreender a lacuna de desempenho, devemos examinar a geometria e a mecânica de contato. Uma rosca sem-fim consiste em uma rosca sem-fim engatando em uma roda de bronze, resultando em atrito deslizante em uma grande área de contato. Em contraste, um caixa de engrenagens hipóide de alta eficiência usa dentes deslocados em forma de chanfro em espiral com movimento de rolamento e deslizamento otimizado para eficiência. A tabela abaixo resume as distinções críticas.

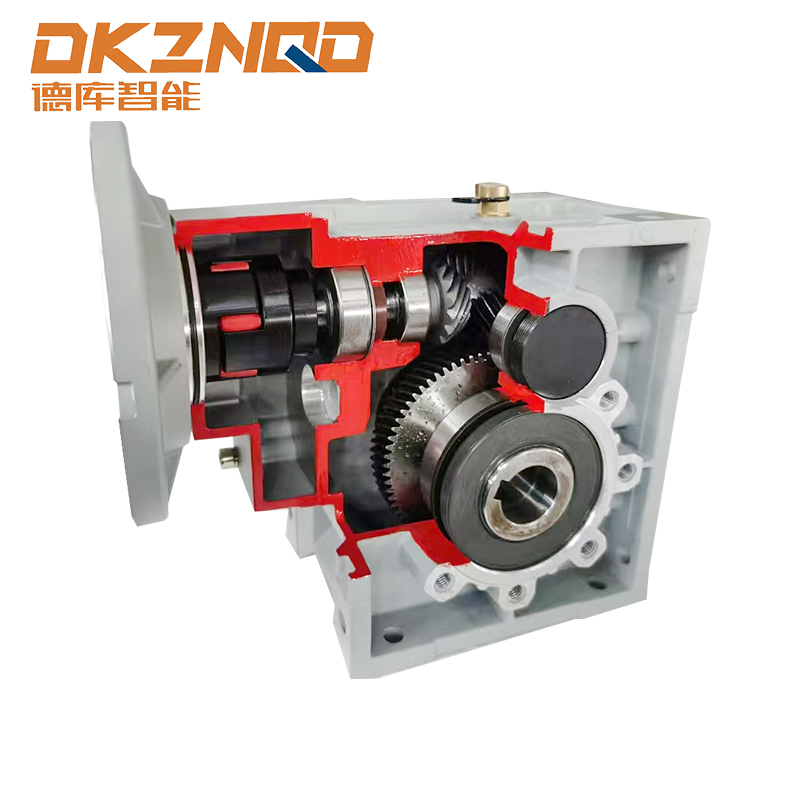

O Redutor hipóide série BKM utiliza engrenagens hipóides retificadas e carburadas que mantêm contato ideal com os dentes sob carga. Este design elimina o forte atrito deslizante que afeta os conjuntos de minhocas, traduzindo-se diretamente em menor perda de energia e estresse térmico.

3. Vantagem de eficiência: o avanço na economia de energia

A eficiência é a razão mais convincente para a transição. Dados de campo de aplicações de operação contínua (por exemplo, sistemas de transporte 24 horas por dia, 7 dias por semana) mostram que os redutores de engrenagem helicoidal normalmente operam com eficiência de 50 a 70% em carga nominal, diminuindo ainda mais sob condições de partida/parada ou carga parcial. Em contrapartida, um motorredutor hipóide de ângulo reto como a série BKM, atinge 92–96% de eficiência em uma ampla faixa de torque. O SVG a seguir ilustra uma curva de eficiência comparativa em três taxas de redução (10:1, 20:1, 30:1).

Um exemplo do mundo real: um centro logístico operando 15 unidades de acionamento de transportadores (cada uma com 2,2 kW) 16 horas/dia, 5 dias/semana. Substituindo drives worm (68% de eficiência média) por Motoredutores hipóides BKM (93% de eficiência) reduz o consumo anual de energia de 96.500 kWh para 70.600 kWh — economizando mais de 25.900 kWh e US$ 2.800 por ano em custos de eletricidade (a US$ 0,11/kWh). Este ganho de eficiência também reduz a pegada de CO2 em aproximadamente 11 toneladas anuais.

4. Desempenho térmico e confiabilidade operacional

O calor é inimigo da longevidade da caixa de velocidades. Os acionamentos sem-fim convertem a energia perdida em calor, muitas vezes atingindo temperaturas de superfície de 80 a 95°C em serviço contínuo. Isto acelera a oxidação do óleo, degrada as vedações e reduz a vida útil das engrenagens. Em contraste, Redutores hipóides BKM operam 30–40°C mais frios devido à maior eficiência e canais de lubrificação otimizados. O menor estresse térmico leva a três benefícios quantificáveis:

• Intervalos estendidos de troca de óleo: Os acionamentos sem-fim geralmente exigem trocas de óleo a cada 2.500-4.000 horas; As unidades hipóides BKM atingem 8.000 a 10.000 horas com lubrificantes sintéticos.
• Integridade do selo: A uma temperatura do reservatório de 60°C versus 90°C, o envelhecimento do elastômero da vedação diminui por um fator de 3, eliminando riscos de vazamento.
• Maior capacidade de sobrecarga intermitente: As engrenagens hipóides podem sustentar o pico de torque de 150% sem desligamento térmico, enquanto as engrenagens sem-fim correm o risco de desgastar os dentes.

Em um caso de máquinas de embalagem (ciclo de trabalho: 80% de carga, ambiente 35°C), as caixas de engrenagens sem-fim acionaram alarmes de temperatura após 11 meses; o BKM motorredutor hipóide de ângulo reto operado por mais de 36 meses sem qualquer manutenção térmica.

5. Design compacto em ângulo reto com maior flexibilidade

Os acionamentos sem-fim tradicionais se destacam pela compactação em ângulo reto, mas a arquitetura helicoidal-hipóide BKM corresponde ou até reduz o comprimento axial, ao mesmo tempo em que oferece opções de montagem em eixo oco ou pés. O deslocamento hipóide permite uma distância central menor para a mesma proporção, facilitando a integração em estruturas de máquinas estreitas. Principais vantagens do design:

• A série BKM oferece diâmetros de entrada de 56 a 112 mm, faixa de torque de até 1.500 Nm e relações de 5:1 a 200:1 (helicoidal-hipóide de dois estágios).
• Montagem universal: montada em pé, flange ou eixo sem redução de desempenho.
• Menor emissão de ruído: A malha hipóide é inerentemente mais silenciosa do que o deslizamento sem-fim – normalmente 65 dBA vs 78 dBA a 1450 rpm.

O combination of Redutor hipóide helicoidal BKM a geometria com engrenagens retificadas de precisão oferece uma densidade de potência que supera os redutores sem-fim em 35% – mais torque em um envelope menor.

6. Análise de custos do ciclo de vida (ACV): uma perspectiva de cinco anos

Embora o preço inicial de compra de um motorredutor hipóide possa ser 15–20% mais alto do que um acionamento sem-fim equivalente, o custo total de propriedade (TCO) conta uma história diferente. A tabela abaixo compara uma aplicação típica de 2,2 kW, proporção 15:1 durante cinco anos (operação contínua, 8.760 h/ano).

Esse TCO 38% menor justifica a atualização, com o ROI alcançado normalmente dentro de 18 a 24 meses. Para frotas de 20 unidades, a economia anual excede US$ 10.000.

7. Desempenho de aplicativos no mundo real

Dois casos documentados da indústria (sem referências de marca) destacam a transição:

Caso A – Transportador de montagem automotiva

As unidades sem-fim originais (30 unidades) sofriam de travamentos frequentes devido à expansão térmica e exigiam reabastecimentos mensais de óleo. Após a modernização com motoredutores hipóides BKM, o tempo de atividade aumentou 11% e as ordens de serviço de manutenção caíram 78% em dois anos. A planta relatou economia média de energia de 28% medida na entrada do motor.

Caso B – Linha de envase de garrafas de alimentos e bebidas

O ambiente de alta umidade causou corrosão e emulsificação do lubrificante. A versão com flange de saída em aço inoxidável do BKM caixa de engrenagens hipóide de alta eficiência forneceu proteção IP65, reduziu o tempo de inatividade para limpeza em 60% e eliminou substituições não programadas por três anos consecutivos.

Ose examples confirm that the Redutor hipóide série BKM resolve problemas operacionais reais além de simples números de eficiência.

8. Especificações Técnicas e Critérios de Seleção

Ao avaliar um motorredutor hipóide de ângulo reto para uma atualização, considere os seguintes parâmetros normalmente disponíveis na linha de produtos BKM:

• Torque nominal: 50–1500 Nm (dependendo do tamanho do chassi)
• Taxas de redução (hipóide de estágio único): 5:1, 8:1, 10:1, 15:1, 20:1, 30:1, 40:1, 50:1
• Combinações de dois estágios (hipóide helicoidal): até 200:1
• Carga radial permitida no eixo de saída: até 8.000 N
• Eficiência em plena carga: 90–96% (diminuindo ligeiramente em proporções mais altas)
• Faixa de temperatura operacional: -25°C a 50°C sem resfriamento auxiliar

A seleção do tamanho correto envolve a correspondência do fator de serviço (normalmente 1,2–1,5 para serviço do transportador) e a verificação da classificação térmica. Como as unidades hipóides BKM geram menos calor, elas geralmente permitem um tamanho de chassi menor em comparação com unidades sem-fim para a mesma aplicação, reduzindo a inércia e o custo.

9. Perguntas frequentes

Q1: Um motoredutor hipóide BKM pode substituir diretamente um acionamento sem-fim existente sem modificações mecânicas?

Na maioria dos casos, sim. As unidades BKM são projetadas com entradas de flange IEC padrão e dimensões de eixo de saída intercambiáveis ​​(sólido ou oco). No entanto, verifique o padrão dos furos de montagem e a altura do eixo; placas adaptadoras podem ser necessárias para alguns quadros legados. O comprimento total costuma ser semelhante ou menor.

Q2: A vantagem de eficiência é mantida em baixas velocidades ou cargas parciais?

Sim. Os drives sem-fim experimentam quedas acentuadas de eficiência em baixas velocidades (abaixo de 300 rpm de entrada) devido às condições limite de lubrificação. As engrenagens hipóides BKM mantêm mais de 85% de eficiência mesmo com saída de 50 rpm, tornando-as superiores para aplicações de acionamento de frequência variável (VFD).

Q3: Os redutores hipóides BKM são autotravantes como os worm drives?

Não, as engrenagens hipóides não são inerentemente autotravantes. Para aplicações que exigem funcionalidade antirrecuo, um freio externo ou dispositivo antirrecuo deve ser adicionado. No entanto, o baixo atrito permite a condução em marcha-atrás, o que é benéfico para ajustes manuais ou desengate de segurança.

Q4: Qual lubrificante é recomendado para redutores hipóides BKM?

Os óleos sintéticos ISO VG 150–220 à base de PAO ou poliglicol são padrão, proporcionando intervalos de troca estendidos e viscosidade estável em relação à temperatura. Ao contrário dos motores sem-fim, os aditivos de molibdênio não são necessários, reduzindo a degradação química a longo prazo.

P5: Que período de retorno típico pode ser esperado ao atualizar de worm para hipóide?

Com base apenas na economia de energia (assumindo 3.000 horas de operação/ano, US$ 0,12/kWh), o retorno varia de 12 a 30 meses. Ao incluir a manutenção reduzida, o retorno geralmente fica abaixo de 18 meses. Muitos usuários industriais obtêm um ROI total nos primeiros dois anos.

10. Conclusão: O Veredicto sobre Hipóide vs.

O engineering advantages of the Redutor de engrenagem hipóide BKM não são mais um nicho — eles estão remodelando as especificações dos drives em ângulo reto em todos os setores. Com eficiência superior (92–96% versus 55–75%), temperaturas operacionais drasticamente mais baixas, vida útil prolongada e um custo total de propriedade 30–40% menor em cinco anos, a decisão é clara. Embora os acionamentos sem-fim continuem relevantes para suporte de carga estática ou aplicações de velocidade extremamente baixa (abaixo de 10 rpm), qualquer sistema dinâmico, de serviço contínuo ou sensível à energia se beneficiará do motorredutor hipóide BKM. À medida que os gestores das fábricas se esforçam para cumprir as metas de redução de carbono e cortar despesas operacionais, a mudança de worm para caixa de engrenagens hipóide de alta eficiência a tecnologia não é apenas uma atualização – é um imperativo estratégico.

Para dimensionamento detalhado e suporte à aplicação, consulte a documentação técnica do Redutor hipóide série BKM ou entre em contato com um especialista em controle de movimento. O futuro da transmissão de energia em ângulo reto é hipóide e a família BKM lidera o caminho.
