Por que a seleção do motor de engrenagem helicoidal determina a eficiência do acionamento a longo prazo
Uma linha de produção raramente falha apenas por causa do motor. Mais frequentemente, o ponto fraco fica na interface entre o eixo do motor e a caixa de engrenagens, onde folga, desalinhamento ou uma taxa de redução subdimensionada prejudica silenciosamente o rendimento. Os motoredutores helicoidais resolvem isso combinando o motor principal e o estágio de redução em uma única unidade alojada, o que elimina um ponto de acoplamento e uma fonte de erro de alinhamento em comparação com um arranjo separado de motor e caixa de engrenagens.
A própria forma do dente helicoidal é a razão pela qual essas unidades funcionam de forma mais silenciosa e transmitem mais carga por unidade de volume do que projetos de dentes retos. Como os dentes engatam em ângulo e não em linha reta, o contato é gradual e distribuído por um caminho mais longo, o que distribui a carga e reduz o ruído de impacto associado à entrada e saída do dente. Este artigo analisa o raciocínio mecânico por trás desse ganho de eficiência, como a folga e a posição de montagem afetam o desempenho no mundo real e como combinar um motor de engrenagem helicoidal série r , um motor de engrenagem helicoidal série f , ou um motor de engrenagem helicoidal série k a uma aplicação específica em vez de uma categoria geral.
Fazer essa seleção corretamente é mais importante em uma linha em funcionamento do que no papel, porque um motoredutor que é tecnicamente capaz de lidar com uma carga, mas que não corresponde à geometria de montagem ou ao ciclo de trabalho, ainda custará mais em energia e manutenção ao longo de uma vida útil de vários anos do que uma unidade corretamente especificada adquirida a um preço inicial um pouco mais alto. As seções abaixo são organizadas em torno das decisões que realmente alteram os resultados do campo, começando com a própria geometria do dente e passando pela montagem, lubrificação e tolerância de fabricação.
Como o ângulo do dente da engrenagem helicoidal altera a transmissão de potência
Em uma engrenagem reta, toda a largura de um dente entra em contato com seu dente correspondente simultaneamente. Esse engate instantâneo produz um forte impulso mecânico toda vez que um novo par de dentes entra na malha, que é a principal fonte do gemido associado aos designs de caixas de câmbio mais antigos. Uma engrenagem helicoidal corta os dentes em um ângulo com o eixo de rotação, de modo que o contato começa em uma borda do dente e rola progressivamente ao longo da largura da face à medida que as engrenagens giram.
Este engate progressivo tem três efeitos mensuráveis em um sistema de transmissão de motorredutor:
- A carga é compartilhada por mais de um par de dentes a qualquer momento, o que reduz o pico de tensão em um dente individual e prolonga a vida útil sob cargas repetidas.
- A geração de ruído cai significativamente, muitas vezes em vários decibéis em comparação com um projeto de spur equivalente operando com a mesma carga, porque não há impacto abrupto dente a dente.
- A suavidade de funcionamento melhora em velocidades de entrada mais altas, o que é importante para aplicações onde o motor opera perto de sua rotação nominal por longos períodos.
A compensação é o impulso axial. Como os dentes são cortados em ângulo, o engrenamento gera uma força ao longo do eixo do eixo, além das forças radiais e tangenciais presentes em uma engrenagem de dentes retos. As carcaças dos motoredutores helicoidais respondem por isso com rolamentos axiais dimensionados para o ângulo de hélice específico usado, o que é um dos motivos pelos quais as carcaças da caixa de engrenagens não podem simplesmente ser trocadas entre as séries sem verificar a classificação do rolamento.
Correspondência do design da série ao perfil de carga do aplicativo
Os fabricantes organizam as linhas de produtos de motores de engrenagens helicoidais em séries porque uma única geometria de carcaça não pode cobrir com eficiência toda a gama, desde acionamentos leves de transportadores até cargas pesadas de mistura ou britagem. Cada série normalmente tem como alvo uma faixa de torque, um estilo de montagem e um conjunto de etapas de relação, portanto, a escolha correta começa com o ciclo de trabalho e não com a página do catálogo. Uma questão inicial útil não é qual série parece mais capaz no papel, mas qual disposição de eixo o equipamento circundante já determina, uma vez que adaptar uma estrutura para aceitar uma orientação de eixo diferente é geralmente muito mais caro do que pagar um pouco mais pela caixa configurada corretamente desde o início.

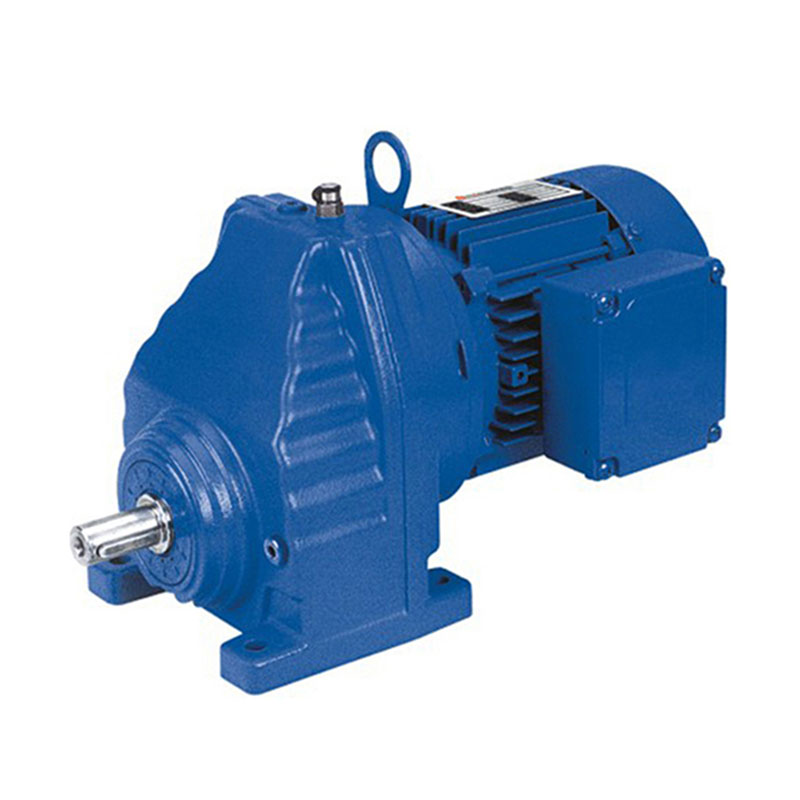

Motor de engrenagem helicoidal série R
Construída em torno de um invólucro coaxial compacto, esta série é adequada para aplicações onde o eixo de saída precisa ficar alinhado com o eixo do motor, como transportadores verticais ou equipamentos de agitação onde o espaço é limitado. As etapas de proporção são normalmente mais finas na extremidade inferior da faixa, o que ajuda quando um processo precisa de uma correspondência precisa de velocidade em vez de torque bruto.

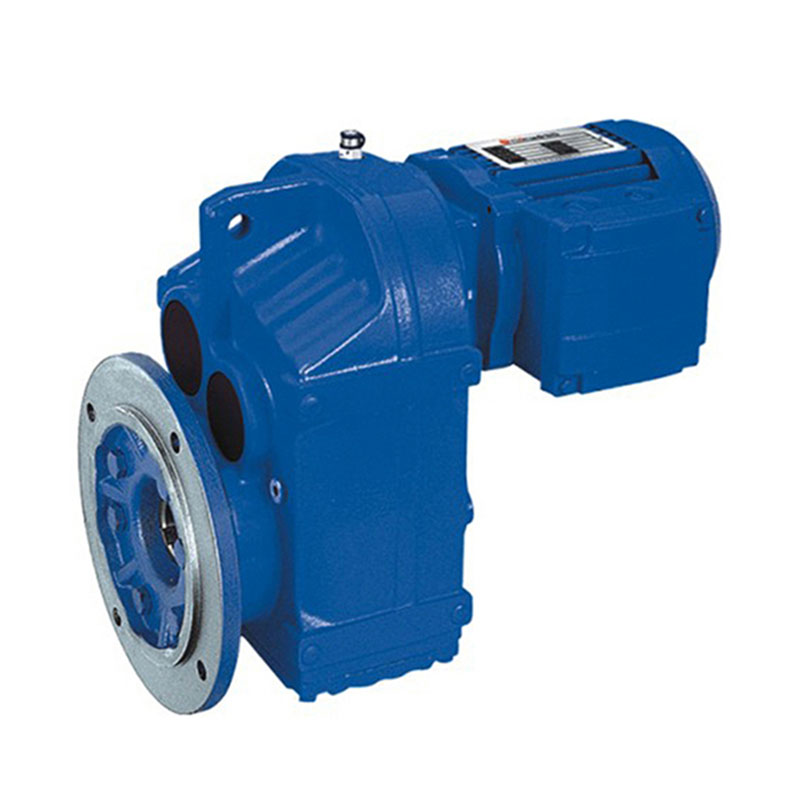

Motor de engrenagem helicoidal série F
O layout de eixo paralelo usado nesta série mantém os eixos de entrada e saída lado a lado, em vez de alinhados, o que simplifica a integração da transmissão por correia ou corrente em equipamentos como linhas de embalagem e sistemas de manuseio de materiais, onde o eixo de saída precisa ficar a uma altura fixa acima de uma estrutura.

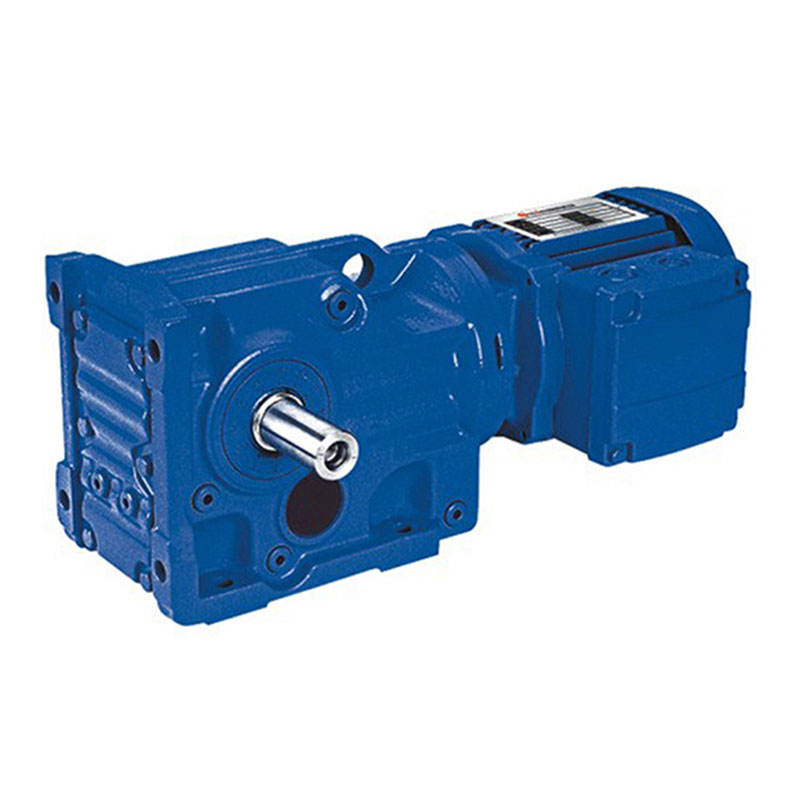

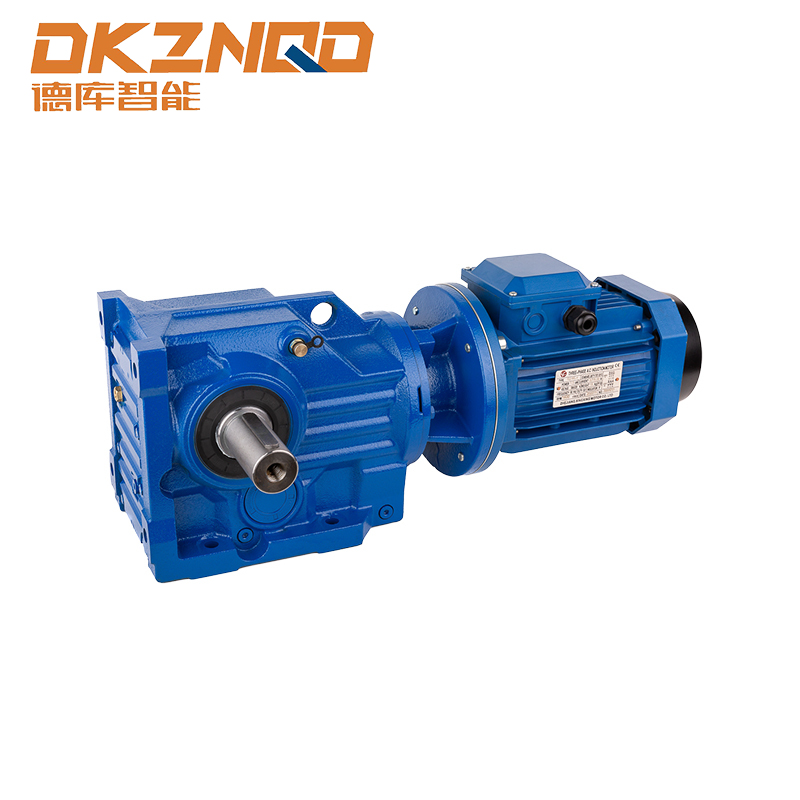

Motor de engrenagem helicoidal série K
Combinando estágios de engrenagens helicoidais e cônicas, esta série altera a direção da transmissão de potência em aproximadamente noventa graus dentro de uma única carcaça. Isso o torna uma escolha comum para agitadores, guindastes e instalações onde o inversor precisa virar uma esquina sem adicionar uma caixa de engrenagens em ângulo reto separada.

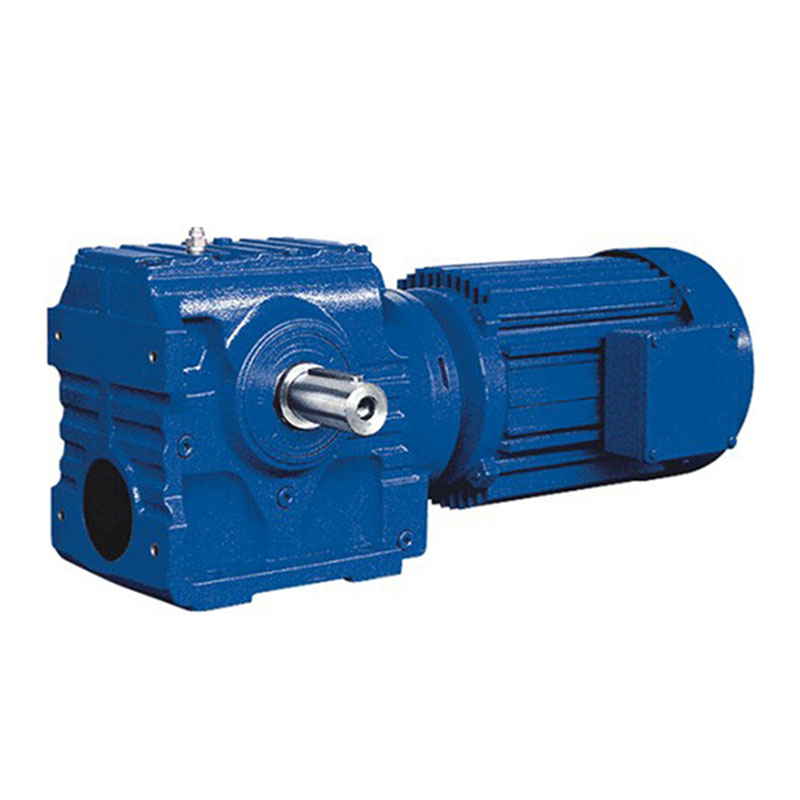

Motor de engrenagem helicoidal série S
Esta série combina um estágio de entrada helicoidal com um estágio de saída de engrenagem helicoidal, que oferece uma taxa de redução de unidade única mais alta do que um design puramente helicoidal, mantendo a área ocupada pela carcaça relativamente pequena. A compensação é uma eficiência de pico mais baixa do que uma unidade totalmente helicoidal, uma vez que as malhas sem-fim envolvem mais contato deslizante do que contato rolante.
Comparando características estruturais e de desempenho entre séries
A tabela abaixo resume as diferenças práticas que devem orientar uma decisão de seleção. Os números de eficiência representam o desempenho típico da malha helicoidal de estágio único e variam de acordo com a relação, carga e condição de lubrificação.
| Característica | Helicoidal Coaxial | Eixo Paralelo Helicoidal | Bisel helicoidal | Verme helicoidal |
|---|---|---|---|---|
| Arranjo do eixo | Na fila | Deslocamento paralelo | Ângulo reto | Ângulo reto |
| Eficiência típica de estágio único | 96 a 98 por cento | 96 a 98 por cento | 94 a 96 por cento | 82 a 90 por cento |
| Tipo de carga mais adequado | Leve a médio contínuo | Médio a pesado contínuo | Médio com mudança direcional | Leve a médio, espaço limitado |
| Pegada habitacional relativa | Pequeno | Médio | Médio | Pequeno |
| Classe de reação típica | Padrão para reduzido | Padrão para reduzido | Padrão | Padrão |
Os números de eficiência aumentam em todos os estágios. Uma unidade helicoidal de dois estágios operando a 97% por estágio fornece aproximadamente 94% do total, enquanto uma combinação helicoidal-sem-fim com 88% de estágio único mais um pré-estágio helicoidal a 97% chega perto de 85% do total. Ao longo de um ano de operação com vários turnos, essa lacuna se traduz diretamente no custo da eletricidade, razão pela qual as instalações com ciclos de trabalho elevados tendem a favorecer projetos totalmente helicoidais, mesmo quando a opção sem-fim caberia em uma área menor.
Posição de montagem e seu efeito na vida útil do rolamento
Os catálogos de motoredutores listam diversas posições de montagem padrão, e a tentação é tratar isso como uma escolha puramente geométrica. Na prática, a orientação de montagem altera a forma como o lubrificante é distribuído dentro da caixa e como a carga é transportada pelos rolamentos, o que afeta a vida útil mesmo quando as classificações de torque e velocidade são idênticas no papel.
As orientações verticais do eixo concentram mais peso no rolamento inferior e exigem volume de óleo suficiente para que os dentes da engrenagem superior permaneçam lubrificados enquanto a unidade funciona, uma vez que a lubrificação por respingo depende da rotação redistribuindo constantemente o óleo para cima. Quando uma unidade originalmente classificada para montagem em pés é instalada verticalmente sem verificar o nível de enchimento de óleo para essa orientação, o estágio superior pode funcionar com pouca lubrificação, mesmo que o reservatório pareça cheio na perspectiva de montagem nos pés. A revisão da tabela de abastecimento específica da montagem antes da instalação, em vez de assumir que um único nível de óleo se aplica a cada orientação, é uma das etapas mais negligenciadas no comissionamento.
Compreendendo a reação negativa e quando ela realmente importa
A folga é a pequena folga rotacional entre os dentes correspondentes, construída intencionalmente para que as engrenagens não emperrem à medida que as mudanças de temperatura fazem com que a carcaça e as engrenagens se expandam em taxas diferentes. Para a maioria das aplicações de transporte, mistura e manuseio geral de materiais, as classes de folga padrão são apropriadas e não causam problemas mensuráveis no processo.
A folga se torna uma preocupação de design em três situações específicas:
| Tipo de aplicativo | Por que a reação é importante | Abordagem recomendada |
|---|---|---|
| Indexação ou posicionamento de unidades | O jogo se traduz diretamente em erro de posição cada vez que a direção inverte | Especifique a classe de folga reduzida e verifique com um relógio comparador na montagem final |
| Dever de reversão frequente | Cargas de impacto repetidas na mudança de direção aceleram o desgaste dos dentes | Selecione uma série classificada para serviço de reversão e reduza ligeiramente o torque |
| Linhas multimotores sincronizadas | Folga desigual entre unidades causa desvio entre eixos sincronizados | Forneça todos os motoredutores da linha com a mesma especificação de classe de folga |
Fora destes casos, buscar uma classe de folga reduzida acrescenta custos sem um benefício correspondente, uma vez que a rotação contínua normal em uma direção nunca envolve a folga de uma forma que afete o equipamento acionado.
Acoplamento motor-caixa de câmbio e onde a eficiência se perde
Mesmo um estágio de engrenagem bem projetado não pode compensar uma interface deficiente entre o motor e a caixa de engrenagens. Três fatores determinam quanto da potência nominal do motor realmente atinge a carga acionada:
- Alinhamento do eixo entre o rotor do motor e o pinhão de entrada. As carcaças de motoredutores integradas eliminam essa variável quase inteiramente porque o motor é instalado de fábrica na carcaça, ao contrário de um motor e redutor acoplados separadamente, onde as tolerâncias de alinhamento de campo adicionam uma perda variável.
- Pré-carga do rolamento no eixo piloto, que precisa ser ajustado dentro da tolerância do fabricante. Uma pré-carga muito baixa permite o movimento do eixo sob carga e uma pré-carga excessiva aumenta as perdas por atrito e reduz a vida útil do rolamento.
- Grau de viscosidade do lubrificante em relação à temperatura ambiente de operação. Um lubrificante muito viscoso para condições de partida a frio aumenta as perdas por agitação durante a partida, enquanto um lubrificante muito fino para altas temperaturas ambientes aumenta o desgaste nos flancos dos dentes ao longo do tempo.
A análise dos dados técnicos de uma unidade cônica helicoidal específica em relação à faixa real de temperatura ambiente do local de instalação, em vez de assumir que um único tipo de lubrificante abrange todos os climas, evita uma grande parte das falhas prematuras dos rolamentos relatadas nos dados de serviço de campo.
Lista de verificação de especificações antes de fazer um pedido
Confirmar os seguintes pontos antes de finalizar um pedido de compra evita as causas mais comuns de incompatibilidade entre a classificação do catálogo e o desempenho em campo.
- Confirme o torque de saída necessário na velocidade operacional real, não apenas na velocidade da placa de identificação do motor, uma vez que o torque e a velocidade se movem inversamente através de um estágio de redução.
- Verifique a posição de montagem e se a especificação de abastecimento de óleo corresponde a essa orientação.
- Verifique a faixa de temperatura ambiente, incluindo qualquer exposição em ambiente fechado ou externo, em relação à classificação padrão do lubrificante.
- Determine se o ciclo de trabalho inclui reversão frequente ou operação start-stop, o que afeta tanto a classe de folga quanto a classificação térmica.
- Confirme se o tipo de saída do eixo, seja eixo sólido, eixo oco ou disco de contração, corresponde ao equipamento de conexão.
- Revise o fator de serviço em relação à carga de pico real, incluindo qualquer carga de choque durante a inicialização.
Precisão de fabricação e seu efeito de longo prazo sobre ruído e desgaste
Dois motoredutores com especificações publicadas idênticas podem ter desempenho visivelmente diferente em campo se um for cortado e tratado termicamente com um grau de tolerância mais rígido do que o outro. A precisão dos dentes da engrenagem é normalmente classificada em escalas padronizadas que quantificam o erro de perfil, o erro de passo e o desvio do ângulo da hélice. As unidades cortadas com um grau mais fino funcionam de forma mais silenciosa e geram menos vibração com a mesma carga, mas o mais importante é que tendem a manter esse desempenho durante um intervalo de serviço mais longo porque o padrão de contato inicial está mais próximo do ideal, espalhando o desgaste de maneira mais uniforme pela face do dente desde o primeiro dia de operação, em vez de concentrá-lo em alguns pontos altos que estavam ligeiramente fora da tolerância.
A consistência do tratamento térmico é tão importante quanto o corte inicial. A profundidade de endurecimento da caixa que varia em uma peça bruta de engrenagem cria pontos fracos que se desgastam mais rapidamente sob carga, eventualmente alterando o perfil do dente o suficiente para aumentar a folga além de sua especificação original. Esta é uma das razões pelas quais a folga medida em campo em uma caixa de engrenagens envelhecida geralmente excede o valor da placa de identificação, mesmo quando a unidade nunca foi sobrecarregada.
Perguntas frequentes
Q1: Qual é a diferença prática entre um motoredutor helicoidal e um motorredutor padrão?
O termo motoredutor abrange qualquer combinação de motor e estágio de redução, incluindo designs sem-fim, cônicos, planetários e helicoidais. Um motor de engrenagem helicoidal usa especificamente dentes de corte angular para o estágio de redução, o que geralmente oferece maior eficiência e menor ruído do que um projeto de rosca sem-fim a um preço comparável, embora exija tolerâncias de alojamento mais precisas para a fabricação.
Q2: Uma unidade montada em pés pode ser instalada verticalmente sem modificação?
Depende da série e da tabela específica de abastecimento de óleo fornecida pelo fabricante. Algumas caixas usam um projeto de cavidade interna comum em todas as orientações e exigem apenas um nível de óleo ajustado, enquanto outras usam respiros e bujões de drenagem específicos da orientação que devem ser alterados para que uma instalação vertical funcione corretamente.
Q3: Quanto a taxa de redução afeta a eficiência geral?
Razões mais altas geralmente requerem mais estágios de redução e cada estágio adicional introduz suas próprias perdas na malha. Uma unidade helicoidal de estágio único geralmente atinge meados dos anos 90 em eficiência percentual, enquanto uma unidade de estágio triplo necessária para uma proporção muito alta pode cair para os anos 80 simplesmente porque três conjuntos de perdas de malha se somam.
P4: Um fator de serviço mais alto é sempre a escolha mais segura?
Um fator de serviço mais alto fornece mais margem contra carga de choque e acúmulo térmico, mas o superdimensionamento de um motorredutor muito além da carga real pode empurrar o motor para uma parte menos eficiente de sua curva operacional e aumentar o custo de aquisição e a pegada física sem um benefício correspondente para uma carga estável e bem caracterizada.
Q5: Com que frequência o óleo de engrenagem deve ser verificado em um motor de engrenagem helicoidal selado?
As unidades seladas normalmente são preenchidas para toda a vida útil ou para um longo intervalo de serviço, mas temperaturas ambientes extremas, entrada de água através de uma vedação danificada ou operação prolongada acima do ciclo de trabalho nominal podem degradar o óleo mais rapidamente do que o intervalo padrão pressupõe. Uma inspeção visual das vedações e uma verificação periódica da amostra de óleo continuam sendo uma boa prática, mesmo em unidades comercializadas como isentas de manutenção.
