Compreendendo a lógica de numeração de quadros NEMA
Um número de quadro NEMA não é um rótulo de marketing. É uma referência codificada à geometria física da montagem, principalmente à altura do eixo, que permite que um técnico de manutenção troque motores entre fabricantes sem redesenhar uma placa de base. Uma vez compreendida a lógica da numeração, um tabela de tamanhos de carcaça de motor elétrico deixa de parecer uma parede de números e começa a funcionar como uma tabela de consulta de dimensões reais.
A regra básica é simples: divida os dois primeiros dígitos do número do quadro por quatro e o resultado será a altura da linha central do eixo acima da base, medida em polegadas. Uma estrutura 143T tem, portanto, uma altura de eixo de 3,5 polegadas, e uma estrutura 256T tem uma altura de eixo de 6,25 polegadas. Este relacionamento único é a espinha dorsal de cada tamanhos de carcaça do motor nema tabela publicada por órgãos de padronização e integradores de equipamentos.
- Dois primeiros dígitos: altura do eixo dividida por 4, em polegadas
- Terceiro dígito: referência codificada à distância entre os pés de montagem (comprimento da estrutura)
- Sufixo da letra: configuração de montagem, como T para dimensões de eixo padronizadas ou C para montagem frontal de acoplamento curto
Os quadros que compartilham os mesmos dois primeiros dígitos, como 143T e 145T, têm alturas de eixo idênticas, mas espaçamentos diferentes entre os pés, e é por isso que um motor de substituição deve corresponder à designação completa do quadro, e não apenas aos números iniciais.
Historicamente, a numeração dos quadros evoluiu através de várias revisões antes que o padrão T-frame se tornasse dominante. O quadro em U mais antigo e os projetos anteriores não padronizados usavam regras proporcionais diferentes, e é por isso que um técnico que puxa um motor de um equipamento instalado há décadas pode encontrar um número de quadro que não segue a lógica de divisão por quatro. Ao substituir motores legados, vale a pena verificar a data da placa de identificação e fazer referência cruzada a uma tabela de quadros arquivada, em vez de presumir que a regra atual do quadro em T se aplica retroativamente.
O valor prático deste sistema de numeração aparece mais claramente durante substituições de emergência. Uma equipe de manutenção que enfrenta uma falha não planejada de motor em uma linha de produção não tem tempo para elaborar novos equipamentos de montagem. Ler a designação do quadro na placa de identificação e compará-la com um documento publicado tamanhos de motor nema a referência permite que a equipe confirme, em minutos, se um pedido de reposição em estoque ou um pedido de fornecedor para o mesmo dia caberá fisicamente na base, acoplamento e roteamento de conduíte existentes.
Tabela de tamanhos e dimensões da estrutura do motor NEMA padrão
A tabela abaixo resume as carcaças comumente especificadas em motores industriais de pequeno e médio porte. As dimensões são valores nominais aproximados em polegadas, consistentes com as tabelas NEMA MG 1 publicadas, e destinam-se ao trabalho de layout preliminar, e não à aprovação do desenho final.
| Quadro | Altura do Eixo (D) | Diâmetro do Eixo (U) | Base para Centro (D) | Comprimento do pé (2E) | Faixa típica de HP |
|---|---|---|---|---|---|
| 48 | 3,00 pol. | 0,500 pol. | 3,00 pol. | 3,75 pol. | 1/4 a 3/4 |
| 56 | 3,50 pol. | 0,625 pol. | 3,50 pol. | 4,50 pol. | 1/3 a 3 |
| 143T | 3,50 pol. | 0,875 pol. | 3,50 pol. | 5,50 pol. | 1 a 1,5 |
| 145T | 3,50 pol. | 0,875 pol. | 3,50 pol. | 6,50 pol. | 1,5 a 3 |
| 182T | 4,50 pol. | 1,125 pol. | 4,50 pol. | 7,50 pol. | 3 a 5 |
| 184T | 4,50 pol. | 1,125 pol. | 4,50 pol. | 8,50 pol. | 5 a 7,5 |
| 213T | 5,25 pol. | 1,375 pol. | 5,25 pol. | 9,50 pol. | 7,5 a 10 |
| 215T | 5,25 pol. | 1,375 pol. | 5,25 pol. | 11h00 | 10 a 15 |
| 254T | 6,25 pol. | 1,625 pol. | 6,25 pol. | 12,50 pol. | 15 a 20 |
| 256T | 6,25 pol. | 1,625 pol. | 6,25 pol. | 14,50 pol. | 20 a 25 |
Lendo isso tabela de dimensões da carcaça do motor corretamente significa reconhecer que a altura do eixo e o diâmetro do eixo são dimensionados juntos em etapas fixas, de modo que uma instalação padronizada em um punhado de famílias de estruturas pode prever os requisitos de acoplamento e rasgo de chaveta antes mesmo de um motor de substituição chegar.
O comprimento do pé, listado acima como dimensão 2E, costuma ser o valor que tropeça em uma substituição simples. Dois motores com altura de eixo idêntica, como 143T e 145T, serão aparafusados em bases com espaçamentos diferentes entre os pés, de modo que um técnico que apenas verifique a altura do eixo antes de solicitar um sobressalente pode acabar com um motor que não se alinhará com os slots existentes da placa de base. Manter uma cópia impressa da tabela de dimensões completas perto do berço das peças, em vez de confiar na memória dos dígitos iniciais, evita esse erro repetido.
As faixas de potência mostradas na tabela são típicas e não absolutas. Os projetistas de motores podem empurrar uma determinada estrutura para o limite superior de sua faixa de potência usando materiais de enrolamento aprimorados ou pilhas de laminação de maior eficiência, por isso é comum ver dois motores na mesma estrutura separados por uma diferença notável na potência nominal. Quando o torque, e não apenas a potência, é o fator limitante para uma aplicação, verificar a classificação de torque da placa de identificação juntamente com as dimensões do chassi fornece uma imagem mais completa do que apenas a potência.
A dimensão base-centro, listada como D na maioria das tabelas, é importante para a folga vertical em instalações apertadas, como estações de bombeamento subterrâneas ou plataformas de equipamentos fechados. A confirmação desta dimensão antes do pedido evita uma situação em que um motor corretamente estruturado não consiga passar fisicamente por uma obstrução superior depois de aparafusado no lugar.
Tipos de montagem de motor NEMA C-Face explicados
O sufixo C identifica um motor construído para instalação de acoplamento fechado e montagem frontal, mais comumente combinado com bombas, caixas de engrenagens e sopradores, onde o equipamento acionado é aparafusado diretamente na frente do motor, em vez de ser conectado por meio de um acoplamento flexível e suporte de rolamento separado.
Dimensões do motor da estrutura 56C
O Dimensões do motor quadro 56c A designação é um dos tamanhos pequenos de face C especificados com mais frequência porque cobre uma ampla faixa de potência fracionária e baixa integral, mantendo um círculo de parafuso compacto. Um motor 56C típico usa um diâmetro de círculo de parafuso de 4,5 polegadas com quatro furos de montagem roscados e um diâmetro de registro de espiga de 3,375 polegadas, permitindo alinhamento concêntrico preciso com a bomba correspondente ou carcaça do redutor.
Motor de quadro 184TC
Subindo em cavalos de potência, o motor de quadro 184tc combina a altura do eixo 184T e o padrão de pé com um círculo de parafuso maior de 8,5 polegadas e registro de espiga de 6,625 polegadas, combinando com flanges de entrada de caixa de engrenagens de tamanho médio usados em acionamentos de transportadores, misturadores e sistemas agitadores.
Uma observação prática de campo: as estruturas TC mantêm os pés da estrutura em T padrão além da montagem frontal, de modo que o mesmo motor pode frequentemente ser instalado como uma unidade montada nos pés ou aparafusado de frente ao equipamento acionado, dependendo da base já instalada.
Além da família de face C, existem variantes de face D e base P para aplicações onde o equipamento acionado precisa de uma montagem flangeada sem uma extensão de eixo projetando-se além de um registro fixo, ou onde um padrão de base projetado é necessário para determinadas configurações de bomba. Eles são menos comumente especificados em trabalhos industriais em geral, mas aparecem frequentemente em pacotes de manuseio de fluidos e bombas de turbina verticais, onde a tolerância de alinhamento axial é mais restrita do que as instalações típicas montadas nos pés permitem.
Vale a pena enfatizar o ajuste do registro da torneira porque ele realiza mais trabalho mecânico do que o próprio círculo do parafuso. O registro centraliza o eixo do motor precisamente no furo de entrada do equipamento acionado, enquanto o círculo do parafuso só fixa o conjunto quando o alinhamento já estiver estabelecido. Um registro com folga excessiva, mesmo de alguns milésimos de polegada, pode introduzir desvio radial suficiente para reduzir a vida útil do acoplamento ou da vedação em uma bomba de acoplamento curto, razão pela qual os fabricantes mantêm tolerâncias mais rígidas no diâmetro do registro do que na maioria das outras dimensões de estrutura.
Visualizando o padrão de montagem da face C
O diagram below illustrates the key measurement points referenced on any NEMA C-face specification sheet: bolt circle diameter, spigot register diameter, and shaft extension length.
Quadros de motor métricos vs NEMA: principais diferenças
As instalações que adquirem equipamentos internacionalmente frequentemente precisam fazer referência cruzada de estruturas NEMA com estruturas métricas IEC. Os dois sistemas são construídos em unidades de base diferentes e não são diretamente intercambiáveis sem um adaptador ou uma reformulação completa da placa de base.
| Característica | Quadro NEMA | Quadro Métrico IEC |
|---|---|---|
| Unidade de dimensionamento | Polegadas | Milímetros |
| Base de altura do eixo | Quadro number divided by 4 | Quadro number equals shaft height directly |
| Padrão de padrão de parafuso | NEMA MG 1 | CEI 60072 |
| Acabamento de eixo comum | Chavetas baseadas em polegadas | Chaves métricas |
| Região típica de uso | América do Norte | Europa, Ásia, a maioria dos mercados de exportação |
Um ponto frequente de confusão é que alguns números de quadros IEC aparecem numericamente próximos aos equivalentes NEMA, como um quadro métrico 132M situado próximo a um quadro NEMA 145T na faixa de potência, mas a altura real do eixo, o padrão do parafuso e o rasgo da chaveta são todos diferentes, portanto, o envio cruzado de peças entre os dois sistemas sem desenhos verificados é uma causa comum de falhas nas instalações.
O perfil de chaveta é outra área onde os dois sistemas divergem de maneiras fáceis de ignorar. Os eixos NEMA normalmente usam uma chaveta quadrada ou retangular dimensionada para padrões de polegada fracionária, enquanto os eixos IEC usam chaveta métrica dimensionada em milímetros inteiros com uma relação profundidade/largura diferente. Um cubo de acoplamento furado e chavetado para um sistema raramente aceitará um eixo do outro sem usinagem, mesmo quando o diâmetro bruto do eixo for medido próximo em ambos os sistemas.
As equipes de compras que trabalham em ambos os padrões se beneficiam da manutenção de uma folha de referência cruzada simples listando o número da estrutura, a altura do eixo, o diâmetro do eixo e a dimensão da chaveta lado a lado para ambos os sistemas, em vez de confiar na classificação de potência como o principal critério de correspondência. A potência é o campo menos confiável para referência cruzada porque a classe de eficiência, o ciclo de trabalho e a classificação de temperatura ambiente alteram a potência que uma determinada estrutura pode fornecer, independentemente de suas dimensões físicas de montagem.
Considerações sobre gráficos de intercâmbio de motores industriais
Um gráfico de intercâmbio de motores industriais só é útil quando é responsável por mais do que o número do quadro. Antes de tratar dois motores como intercambiáveis, verifique os seguintes fatores secundários, uma vez que a correspondência do tamanho da carcaça por si só não garante um encaixe perfeito.
- Comprimento do eixo e largura do rasgo de chaveta, já que dois motores que compartilham o mesmo número de chassi ainda podem ser enviados com diferentes comprimentos de eixo utilizáveis
- Localização e orientação da caixa de conduíte em relação aos pés de montagem
- Tipo de rolamento, especialmente onde a carga acionada impõe carga lateral ou axial além das classificações padrão do rolamento de esferas
- Tipo de gabinete, já que um motor aberto à prova de gotejamento e um motor totalmente fechado refrigerado por ventilador na mesma carcaça terão comprimentos totais e requisitos de fluxo de ar de resfriamento diferentes
- Padrão de furo do pé de montagem, que pode variar ligeiramente entre motores construídos de acordo com revisões mais antigas e mais recentes do mesmo padrão
A classificação do ciclo de trabalho merece menção própria em qualquer lista de verificação de intercâmbio. Um motor estampado para serviço contínuo e outro estampado para serviço intermitente podem compartilhar uma estrutura idêntica, mas a unidade de serviço intermitente superaquecerá se pressionada em uma aplicação contínua, independentemente de quão bem o ajuste mecânico corresponda. As decisões de troca baseadas puramente na geometria da estrutura, sem verificação cruzada do ciclo de trabalho e da classe de isolamento na placa de identificação, são uma fonte comum de falha prematura do enrolamento após uma instalação física bem-sucedida.
A compatibilidade de tensão e frequência completa as verificações não dimensionais que acompanham qualquer comparação de quadros. Dois motores podem compartilhar uma designação de estrutura idêntica enquanto são enrolados para diferentes classes de tensão ou frequências de linha, portanto, um gráfico de intercâmbio usado para aquisição deve sempre listar os dados da placa de identificação elétrica ao lado dos dados da estrutura mecânica, e não como uma etapa de pesquisa separada realizada posteriormente no processo.
Quando um motor é emparelhado com um redutor, a compatibilidade da estrutura também se estende à entrada do redutor. Para transmissões de acoplamento próximo, combinar um motor corretamente estruturado com uma unidade como o Motoredutor helicoidal de eixo paralelo série f requer a confirmação de que o flange de entrada do redutor, o diâmetro do eixo e a direção de rotação estão alinhados com a carcaça do motor selecionada antes da montagem final.
Seleção do tamanho da carcaça para emparelhamento de motoredutor e redutor
A seleção da estrutura torna-se mais complicada quando um redutor entra no trem de força, porque a geometria de entrada do redutor, e não apenas o eixo do motor, determina se uma determinada estrutura será fisicamente aparafusada. Projetos helicoidais de eixo paralelo são uma escolha comum onde uma área compacta em linha e alta eficiência com taxas de redução moderadas são prioridades.

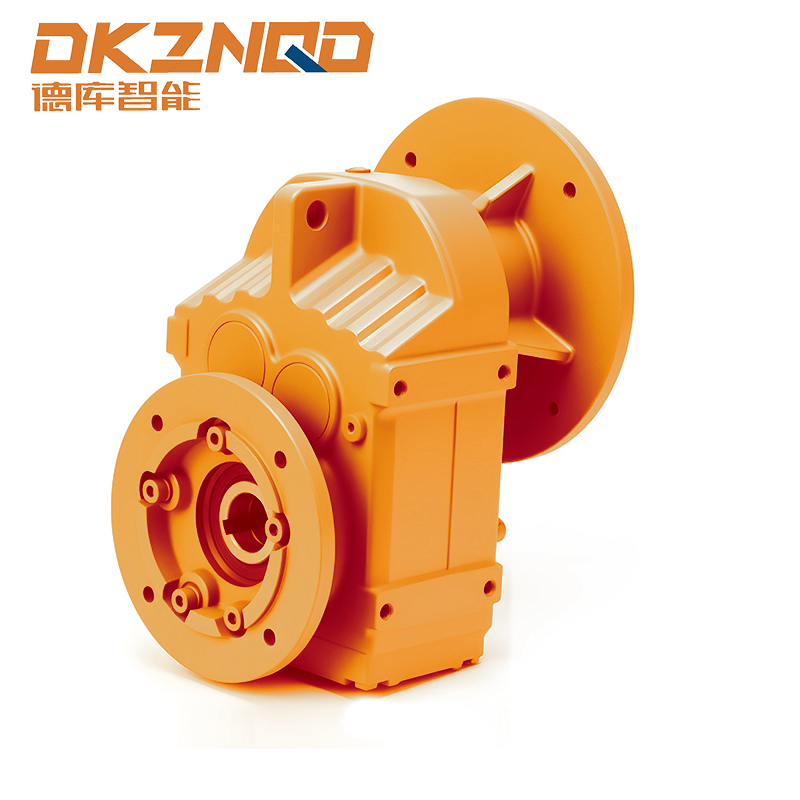

A motoredutor helicoidal de eixo paralelo a montagem normalmente integra um motor de estrutura NEMA ou IEC diretamente em um estágio de engrenagem helicoidal, portanto, a interface de montagem, o diâmetro do eixo e a direção de rotação precisam ser verificados em relação à folha de especificações de entrada do redutor antes do pedido, em vez de presumidos apenas a partir do número da estrutura.
As instalações que padronizam uma única família de redutores em diversas linhas de produção geralmente acham mais fácil fixar primeiro o tamanho da estrutura do motor e depois selecionar a opção de entrada do redutor correspondente, em vez de trabalhar na ordem inversa.
O torque de saída e o fator de serviço são os dois números com maior probabilidade de serem negligenciados quando um conjunto de motoredutor é especificado puramente a partir do tamanho da carcaça do motor. Um motor corretamente estruturado aparafusado a um redutor subdimensionado ainda girará, mas o estágio de engrenagem do redutor pode desgastar-se prematuramente sob carga sustentada, particularmente em aplicações com partidas frequentes, carga de choque ou operação prolongada perto do topo da faixa de torque nominal. Rever o fator de serviço do redutor em relação ao ciclo de trabalho real do equipamento acionado, em vez de apenas em relação à potência nominal, é a abordagem de dimensionamento mais confiável.
A orientação de montagem também afeta a seleção do motoredutor de maneiras que um gráfico de estrutura somente do motor não capturará. Uma unidade helicoidal de eixo paralelo destinada à montagem horizontal pode exigir um nível de enchimento de lubrificação diferente ou um local de respiro modificado, se o mesmo alojamento for montado verticalmente. Confirmar a orientação de montagem pretendida com a folha de especificações do redutor antes de finalizar a seleção da carcaça do motor evita uma modificação dispendiosa em campo após a instalação.
Tipo de gabinete e seu efeito na seleção de quadros
O número do chassi rege a geometria de montagem, mas o tipo de gabinete rege o envelope físico geral e o comportamento de resfriamento, e os dois são frequentemente confundidos durante a especificação. Um motor aberto à prova de gotejamento e um motor refrigerado por ventilador totalmente fechado construído na mesma designação de estrutura ainda compartilharão altura de eixo, padrão de parafuso e espaçamento de pés idênticos, mas diferem em comprimento total, diâmetro externo da cobertura do ventilador e requisitos de folga do fluxo de ar.
Caixas abertas à prova de gotejamento
Projetos abertos à prova de gotejamento dependem do ar ambiente aspirado diretamente através dos enrolamentos para resfriamento, o que mantém o comprimento total do motor mais curto, mas restringe o uso a ambientes internos relativamente limpos e secos, onde poeira ou umidade transportada pelo ar não se acumularão dentro da cavidade do enrolamento.
Gabinetes refrigerados por ventilador totalmente fechados
Projetos refrigerados por ventilador totalmente fechados isolam os enrolamentos da atmosfera circundante e contam com um ventilador externo montado no eixo e cobertura para mover o ar através das aletas nervuradas da caixa. Isso adiciona comprimento e, às vezes, largura ao motor em relação a uma unidade aberta à prova de gotejamento da mesma estrutura, o que é importante quando a folga ao redor do motor já está apertada.
| Tipo de gabinete | Método de resfriamento | Ambiente Típico | Comprimento relativo |
|---|---|---|---|
| Aberto à prova de gotejamento | Fluxo de ar ambiente direto | Interior limpo e seco | Mais curto |
| Totalmente fechado e refrigerado por ventilador | Ventilador externo sobre caixa com nervuras | Empoeirado, úmido, adjacente ao exterior | Mais longo |
| Totalmente Fechado Não Ventilado | Radiação passiva e convecção | Ciclo de trabalho baixo, ar contaminado | Semelhante ao TEFC |
Como a escolha do gabinete altera as dimensões gerais do envelope sem alterar a própria estrutura de montagem, qualquer lista de verificação de aquisição construída em torno dimensões padrão da carcaça do motor deve tratar o tipo de gabinete como um campo complementar obrigatório, e não como uma nota opcional, especialmente para projetos de modernização onde o motor de substituição deve caber dentro de uma proteção de equipamento existente ou tampa de acoplamento.
Erros comuns de tamanho de quadro e como evitá-los
| Erro | Consequência | Prevenção |
|---|---|---|
| Correspondendo apenas os dois dígitos iniciais | Incompatibilidade de espaçamento dos pés, o motor não será aparafusado à base existente | Sempre confirme a designação completa do quadro, incluindo o terceiro dígito e o sufixo |
| Ignorando o tipo de gabinete ao trocar | Incompatibilidade de comprimento total, interferência na caixa de conduíte | Verifique o código do gabinete junto com o número do quadro |
| Assumindo o intercâmbio de quadros IEC e NEMA | Padrão de parafuso e diâmetro do eixo incompatível | Use tabelas de conversão do fabricante, não a proximidade do número do quadro |
| Negligenciando o comprimento do eixo em unidades de face C | Engate insuficiente no acoplamento ou no furo do redutor | Verifique o comprimento útil do eixo em relação à especificação do equipamento acionado |
A maioria das falhas de instalação relacionadas à estrutura remontam à dependência de uma única dimensão isoladamente. Uma verificação completa em relação ao total dimensões padrão da carcaça do motor A folha, cobrindo o eixo, o padrão do parafuso e o invólucro juntos, evita a maioria dos problemas de ajuste em campo antes que um motor seja desencaixotado.
Perguntas frequentes
P1: Como estimar rapidamente a altura do eixo a partir de um número de estrutura NEMA?
Divida os dois primeiros dígitos do número do quadro por quatro. O resultado é a altura da linha central do eixo em polegadas acima da base de montagem.
P2: O que significa o sufixo T em uma designação de quadro NEMA?
O T suffix indicates a standardized frame introduced to unify shaft and mounting dimensions across manufacturers, replacing earlier non-standardized frame series.
Q3: Um motor de estrutura 56C pode ser instalado sem um componente acionado de montagem frontal?
Sim, muitos motores 56C incluem furos de montagem nos pés e um padrão de montagem frontal, permitindo qualquer configuração dependendo da aplicação.
Q4: É seguro substituir um motor IEC por um motor com estrutura NEMA se a potência corresponder?
A potência por si só não é suficiente. O diâmetro do eixo, o padrão do parafuso e os padrões de chaveta diferem entre os dois sistemas, portanto, uma substituição direta geralmente requer uma placa adaptadora ou troca de acoplamento.
Q5: Por que dois motores com o mesmo número de carcaça às vezes têm comprimentos de eixo diferentes?
Os padrões da estrutura fixam a altura e o diâmetro do eixo, mas o comprimento útil da extensão do eixo pode variar de acordo com o fabricante dentro da tolerância permitida, portanto, deve sempre ser confirmado no desenho da aplicação.
