Por que as caixas de engrenagens sem-fim de ângulo reto superam os redutores de velocidade tradicionais para aplicações de alto torque

1. Arquitetura central de redutores de engrenagens industriais

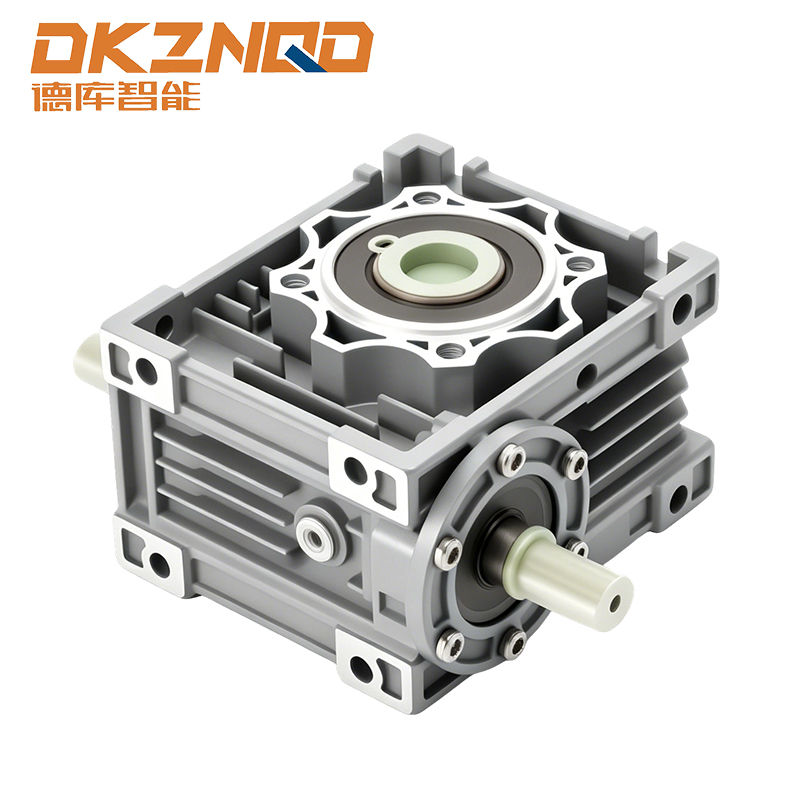

Um redutor de engrenagem industrial (ou caixa de engrenagens redutora ) é um conjunto mecânico que diminui a velocidade do eixo de entrada enquanto aumenta proporcionalmente o torque de saída. Nas transmissões modernas, o redutor de engrenagem sem-fim para rv família representa um subconjunto especializado de redutor de engrenagem helicoidal de ângulo reto projetos onde o eixo sem-fim cruza o eixo da roda sem-fim em 90 graus. Esta configuração é indispensável quando restrições de espaço impedem a montagem em linha de um motor de redução de engrenagem .

Ao contrário das unidades helicoidais ou planetárias, as unidades baseadas em sem-fim redutores de engrenagens industriais alcançar altas taxas de redução em um único estágio – normalmente de 5:1 a 100:1. Para demandas extremas, um estágio duplo caixa de engrenagens redutora de engrenagem helicoidal pode atingir proporções superiores a 3000:1. A ação deslizante inerente entre a roda sem-fim de bronze e o sem-fim de aço endurecido gera mais atrito do que as engrenagens de elementos rolantes, o que impacta diretamente o gerenciamento térmico e a estratégia de lubrificação.

2. Redutor de engrenagem helicoidal de ângulo reto: vantagens cinemáticas

A geometria definidora de um redutor de engrenagem helicoidal de ângulo reto permite um redirecionamento de potência de 90 graus sem engrenagens cônicas. Este layout compacto é fundamental para veículos guiados automaticamente, sistemas de transporte e máquinas de embalagem onde o redutor de velocidade para motor elétrico deve caber dentro de molduras estreitas. Abaixo está uma representação SVG anotada do fluxo de torque dentro de um típico redutor de engrenagem sem-fim de eixo oco .

Ao selecionar um caixa de engrenagens redutora de engrenagem helicoidal , a variante com eixo oco elimina a necessidade de um acoplamento de saída separado, montado diretamente nos eixos da máquina acionada. Isto reduz a inércia e o espaço axial em até 30% em comparação com projetos de eixo sólido, tornando redutor de engrenagem sem-fim de eixo oco configurações a escolha preferida para agitadores, brocas e acionamentos de mesa giratória.

3. Métricas de Desempenho: Redutores Worm vs. Helicoidais vs. Redutores Planetários

As decisões de engenharia muitas vezes prejudicam redutores de engrenagens industriais com tecnologia sem-fim contra alternativas helicoidais ou planetárias. A tabela abaixo resume os principais diferenciais em quatro critérios críticos para um motor de redução de engrenagem usado em ciclos de trabalho contínuo.

Observe que enquanto um caixa de engrenagens sem-fim de alto torque sacrifica a eficiência em comparação com unidades helicoidais, sua propriedade de travamento automático inerente (acima de certas proporções, normalmente >30:1) elimina a necessidade de freios externos em aplicações de içamento e estacionamento. Um redutor de velocidade para motor elétrico que requer torque de retenção sem consumo de energia torna os projetos de rosca sem-fim especialmente adequados para guinchos e elevadores de lança.

4. Dimensionamento de Redutores Industriais Pesados: Carga e Fatores Térmicos

Redutores industriais para serviço pesado deve ser selecionado com base na classificação térmica e não apenas no pico de torque mecânico. A classificação de potência térmica da AGMA (American Gear Manufacturers Association) define a potência máxima de entrada contínua antes da quebra do lubrificante. Dados de campo de aplicações de manuseio de materiais mostram que o subdimensionamento de um caixa de engrenagens redutora em apenas 15% reduz a vida útil em mais de 50% devido ao desgaste acelerado da roda sem-fim de bronze.

4.1 Parâmetros críticos de seleção para redutores de rosca sem-fim angulares

• Fator de serviço: Para transportadores com choque moderado, utilize 1,25; para trituradores ou misturadores, use no mínimo 1,75.
• Limite de velocidade de entrada: A maioria redutor de engrenagem sem-fim para rv as unidades aceitam 1400-1800 RPM, mas acima de 2.000 RPM requerem eixos sem-fim balanceados e lubrificantes sintéticos.
• Orientação de montagem: As unidades de eixo oco devem especificar barras de reação montadas em pés, montadas em flange ou com braço de torque.

Em uma modernização de linha de montagem automotiva, substituindo redutores convencionais de eixo paralelo por redutores compactos redutor de engrenagem helicoidal de ângulo retos reduziu o envelope do sistema de transmissão em 42%, mantendo a eficiência de 88%, exclusivamente devido às relações entre eixos otimizadas e à circulação forçada de óleo.

5. Estratégias de lubrificação para caixas de engrenagens sem-fim de longa duração

O atrito de deslizamento em um caixa de engrenagens redutora de engrenagem helicoidal gera calor significativo. Os óleos sintéticos premium de poliglicol (PG) superam os óleos minerais em uma redução de 10-15°C na temperatura de estado estacionário. Por um redutores industriais resistentes aplicação funcionando 24 horas por dia, 7 dias por semana, os intervalos de troca de óleo vão de 4.000 horas (mineral) a 12.000 horas (sintético). A tabela abaixo descreve os graus de viscosidade recomendados com base nas condições ambientais.

Para redutor de engrenagem sem-fim de eixo oco modelos com orientação de saída vertical, a lubrificação por respingo de óleo pode ser insuficiente acima de 4" de distância central; a circulação forçada de óleo ou lubrificação com graxa (com intervalos de relubrificação 50% mais curtos) torna-se obrigatória.

6. Combinação de motores de redução de engrenagem com inversores de frequência variável

Quando um motor de redução de engrenagem acopla um redutor sem-fim a um motor elétrico, a operação do VFD abaixo de 20 Hz reduz o resfriamento interno. A velocidade de deslizamento da roda sem-fim cai proporcionalmente, arriscando a lubrificação limite. Portanto, para aplicações que exigem ampla faixa de velocidade (por exemplo, indexação de embalagens), selecione um redutor de engrenagem helicoidal de ângulo reto com aletas de refrigeração auxiliares e um ventilador motorizado separado. Testes de campo mostram que um redutor de velocidade para motor elétrico funcionar a 15 Hz sem resfriamento forçado perde 35% de sua capacidade térmica.

Se estiver usando um padrão redutores de engrenagens industriais pacote com um adaptador de motor IEC, sempre certifique-se de que a vedação de entrada possa suportar as RPM máximas do motor, não apenas a velocidade nominal. Muitos redutor de engrenagem sem-fim para rv as falhas se originam do superaquecimento do lábio de vedação causado pelo excesso de velocidade durante condições de sobretensão do VFD.

7. Desempenho inspirado na caixa: Caixa de engrenagens sem-fim de alto torque em sistemas transportadores

Uma fábrica de engarrafamento de bebidas substituiu 30% de seus redutores de bisel helicoidal por caixa de engrenagens sem-fim de alto torque unidades do mesmo tamanho de quadro. Ao longo de 18 meses, os seguintes dados foram registrados em 24 linhas de produção:

• O tempo de inatividade geral devido a falha da caixa de câmbio foi reduzido em 22% (o travamento automático do sem-fim evitou que cargas de choque retrocedessem).
• O torque médio de saída aumentou 17% na mesma amperagem do motor devido aos ângulos de avanço do sem-fim otimizados.
• Custo de manutenção por caixa de engrenagens redutora caiu de US$ 340/ano para US$ 210/ano, principalmente devido à maior vida útil do óleo.

Isso demonstra que um bem especificado caixa de engrenagens redutora de engrenagem helicoidal pode superar os projetos tradicionais tanto em confiabilidade quanto em custo total de propriedade, especialmente onde prevalecem altas cargas de choque e acesso limitado.

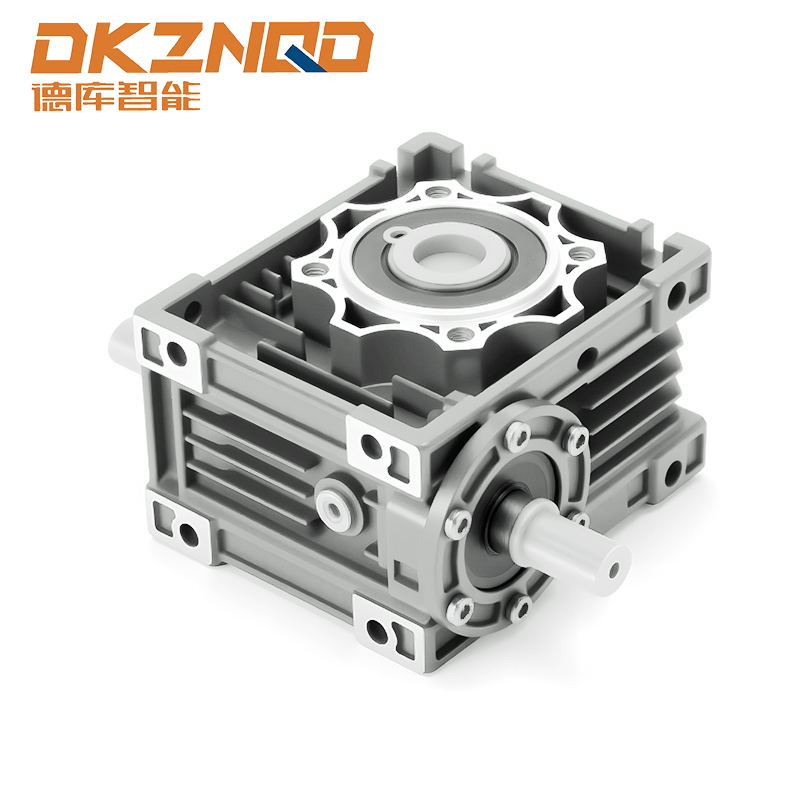

Seção transversal de um redutor de engrenagem helicoidal RV típico destacando o sem-fim de aço endurecido e a interface da roda de bronze
