Compreendendo o papel do controle de velocidade em sistemas de fluidos
As instalações de fabricação industrial e de processamento de fluidos dependem fortemente de sistemas motorizados para movimentar líquidos, gases e materiais. Historicamente, esses sistemas operavam a uma velocidade constante, contando com dispositivos mecânicos de estrangulamento, como válvulas, amortecedores ou circuitos de derivação, para regular o fluxo e a pressão. Esta abordagem tradicional introduz um estresse mecânico significativo, reduz a vida útil do equipamento e desperdiça quantidades substanciais de energia elétrica. Para resolver essas ineficiências operacionais, os sistemas industriais modernos utilizam tecnologia de controle eletrônico de velocidade para combinar diretamente a saída do motor com a demanda em tempo real.
Em aplicações de bombeamento, a demanda de fluido flutua continuamente com base nos ciclos de produção, nas alterações de pressão do sistema e nos requisitos de processamento. Operar uma bomba em velocidade máxima enquanto estrangula a saída com uma válvula de controle é equivalente a dirigir um veículo com o pedal do acelerador totalmente pressionado enquanto regula a velocidade do veículo usando o pedal do freio. A regulação eletrônica da velocidade elimina esse desperdício, alterando dinamicamente a velocidade de rotação do motor principal. Esta análise técnica explora os principais princípios de engenharia de controle de velocidade, dinâmica de fluidos e integração de acionamentos mecânicos precisos em aplicações pesadas.
Definindo a tecnologia: o que é um VFD?
Quando as equipes de engenharia encontram sistemas de fluidos industriais, muitas vezes surge a questão fundamental: o que é um vfd e como ele interage com a infraestrutura existente? Um inversor de frequência variável, comumente abreviado como VFD, é um dispositivo eletrônico de conversão de energia usado para regular a velocidade e o torque rotacional de um motor de indução trifásico. Ao manipular a frequência e a tensão da energia elétrica fornecida ao motor, o inversor permite que os operadores obtenham controle de velocidade infinitamente ajustável em toda a faixa operacional do equipamento acionado.
Compreensão o que é um vfd requer olhar além do simples ajuste de velocidade; é um gerenciador de energia inteligente. Em ambientes industriais típicos, a energia elétrica é fornecida como corrente alternada a uma frequência fixa, normalmente cinquenta ou sessenta hertz. Um motor de indução conectado diretamente a esta linha de alimentação girará a uma velocidade síncrona fixa determinada pelo número de pólos magnéticos no estator do motor. Um o que é um inversor de frequência variável O sistema quebra esse relacionamento rígido convertendo a energia CA de entrada de frequência fixa em uma saída CA de frequência variável e tensão variável. Esta capacidade transforma um motor padrão de velocidade fixa em um ativo de velocidade ajustável capaz de controle preciso do processo.
A implementação de drives de frequência variável vfds abrange inúmeros domínios industriais, incluindo estações de tratamento de água, instalações de processamento químico, torres de resfriamento e refinarias de petróleo. Dentro desses ambientes, um inversor de frequência variável para bombas serve como o principal mecanismo para equilibrar o sistema hidráulico, evitando o golpe de aríete e minimizando o consumo de energia. Ao ajustar a velocidade do motor para corresponder às curvas exatas do sistema, esses acionamentos eliminam a necessidade de válvulas mecânicas restritivas, aumentando a confiabilidade e a repetibilidade do processo.
Como funciona um inversor de frequência variável: os três estágios internos
A conversão da energia elétrica de frequência fixa em saída de frequência ajustável envolve três subsistemas elétricos distintos operando em série dentro da carcaça do inversor. Esses estágios funcionam sequencialmente para retificar, filtrar e inverter a energia elétrica, garantindo que o motor conectado receba uma forma de onda elétrica altamente controlada.
O Estágio Retificador
O estágio inicial consiste em uma ponte retificadora de estado sólido que aceita tensão CA trifásica de entrada da linha da rede elétrica. Utilizando uma série de diodos de alta potência ou retificadores controlados por silício, este estágio converte a corrente alternada bidirecional em corrente contínua unidirecional. Este processo representa a etapa fundamental de desacoplamento do motor da frequência da rede.
O filtro de barramento DC
A saída do estágio retificador é uma tensão CC pulsante que contém ondulação elétrica significativa. O segundo estágio utiliza um enorme banco de capacitores resistentes, muitas vezes combinados com bobinas indutivas, para suavizar essas flutuações. Este estágio intermediário filtrado fornece um reservatório limpo e estável de energia CC de alta tensão para o estágio final de conversão.
O estágio do inversor
O estágio final emprega transistores bipolares de porta isolada de alta velocidade para converter a tensão estável do barramento CC de volta em uma forma de onda CA. Ao ligar e desligar esses transistores milhares de vezes por segundo, o inversor cria uma série de pulsos de tensão. Esta técnica, conhecida como modulação por largura de pulso, sintetiza uma forma de onda de corrente senoidal simulada na frequência e tensão exatas exigidas pelo processo.
Dinâmica de bombeamento e operações de velocidade variável
Para maximizar a utilidade do hardware de controle de velocidade, os engenheiros devem avaliar as leis físicas específicas que regem o equipamento acionado. As bombas centrífugas, que constituem a grande maioria dos sistemas industriais de distribuição de fluidos, operam sob um conjunto específico de princípios físicos conhecidos como leis de afinidade. Essas relações matemáticas determinam como as mudanças na velocidade do eixo influenciam a vazão, a pressão de descarga e a potência do freio.
Sob esses princípios, a taxa de fluxo do fluido muda em proporção direta e linear com uma mudança na velocidade do eixo. No entanto, a pressão de descarga ou altura manométrica desenvolvida pela bomba muda proporcionalmente ao quadrado da mudança de velocidade. Mais criticamente, a energia elétrica consumida pelo motor muda proporcionalmente ao cubo da mudança de velocidade. Esta relação cúbica constitui a base matemática para as excepcionais capacidades de economia de energia realizadas através dos modernos controles de velocidade do motor.
Ao utilizar o controle de velocidade VFD para bombas industriais, mesmo uma pequena redução na velocidade operacional produz uma redução desproporcionalmente grande no consumo de energia. Por exemplo, reduzir a velocidade do motor de uma bomba em vinte por cento resulta numa redução teórica da necessidade de energia de quase cinquenta por cento. Isto torna o controle de velocidade variável infinitamente superior ao estrangulamento mecânico, onde o motor continua a consumir potência total enquanto luta contra uma válvula fechada, desperdiçando energia na forma de calor e fricção dentro da carcaça da bomba.
Vantagens quantificáveis da implementação de VFDs em infraestrutura de bombeamento
A integração da moderna eletrônica de potência na infraestrutura de manuseio de fluidos proporciona vantagens operacionais abrangentes que vão muito além da simples conservação de energia. Essas vantagens impactam diretamente a confiabilidade da planta, os orçamentos de manutenção e a precisão do processo.
- Economias de energia substanciais: Ao combinar o consumo elétrico com a demanda do processo em tempo real, as instalações eliminam o desperdício de energia inerente aos sistemas de bypass e às válvulas de controle de estrangulamento.
- Capacidades de partida suave: O controle eletrônico elimina a alta corrente de partida durante a aceleração do motor, evitando quedas de tensão localizadas e reduzindo choques mecânicos em todo o trem de força.
- Regulação precisa do processo: A integração de feedback de circuito fechado permite que o inversor ajuste as velocidades dinamicamente com base na pressão, temperatura ou transmissores de fluxo, estabilizando o processo geral.
- Vida útil prolongada contra desgaste mecânico: Operar em velocidades mais baixas reduz o desgaste dos impulsores da bomba, das vedações mecânicas do eixo e dos rolamentos internos, ampliando o tempo médio entre falhas.
- Eliminação do golpe de aríete: Rampas de aceleração e desaceleração programadas evitam mudanças repentinas de velocidade nos sistemas de tubulações, evitando picos de pressão catastróficos.
A tabela abaixo destaca as diferenças operacionais entre os sistemas tradicionais de bombeamento de velocidade fixa e as instalações modernizadas de acionamento de frequência variável em parâmetros críticos de engenharia.
| Parâmetro Operacional | Velocidade Fixa com Válvula de Estrangulamento | Controle de unidade de frequência variável |
|---|---|---|
| Consumo de energia motora | Permanece alto independentemente dos requisitos reais de fluxo de fluido | Escala cúbica com reduções de velocidade do motor |
| Iniciando o Inrush Atual | Até seis a oito vezes a corrente normal de carga total | Aceleração controlada; nunca excede a classificação de carga total |
| Tensão mecânica nas vedações | Alta devido à contrapressão e operação constante em velocidade máxima | Minimizado devido às velocidades reduzidas do eixo e baixa vibração |
| Gerenciamento de pressão do sistema | Regulado por restrição mecânica; propenso a picos repentinos | Mantido sem problemas através de loops de feedback eletrônico |
| Fator de potência do sistema | Degrada-se significativamente sob carga mecânica reduzida | Mantido em alto nível em toda a faixa operacional |
Classificação de Torque e Aplicações Industriais Alternativas
As cargas de máquinas industriais são geralmente categorizadas em dois tipos principais com base em seus requisitos de torque: torque variável e torque constante. Bombas centrífugas e ventiladores representam cargas de torque variável, onde o torque necessário aumenta com o quadrado da velocidade. Em contraste, bombas de deslocamento positivo, sistemas de transporte, misturadores alternativos e compressores requerem torque idêntico, independentemente da velocidade operacional.
A implementação de aplicações VFD de torque constante requer especificações de engenharia distintas em comparação com instalações de bombas centrífugas padrão. Para cargas de torque constante, o inversor deve fornecer uma saída de corrente consistente em toda a sua faixa de frequência para garantir que o motor possa superar a resistência em baixas velocidades sem superaquecer. Misturadores industriais pesados ou bombas de deslocamento positivo contam com essas configurações especializadas para lidar com fluidos de alta viscosidade sem travar durante ciclos de baixa velocidade.
Da mesma forma, um compressor de acionamento de frequência variável representa outra aplicação comum de torque constante encontrada em plantas industriais. Os compressores de ar enfrentam demandas de ar que mudam rapidamente durante um turno de produção. O uso de um acionamento de velocidade ajustável permite que o compressor module sua velocidade de rotação para manter uma pressão de ar do sistema perfeitamente estável, eliminando os ciclos de partida-parada altamente ineficientes ou a marcha lenta contínua sem carga, típica dos esquemas de controle de compressor padrão.
Sinergia de Acionamento Mecânico: Acoplamento de VFDs com Engrenagens de Alta Eficiência
Embora o controle eletrônico de velocidade otimize a entrada elétrica de um motor, o sistema de transmissão mecânica responsável por fornecer essa potência ao equipamento acionado deve ser igualmente otimizado. Sistemas industriais de alta demanda exigem componentes mecânicos robustos, capazes de lidar com velocidades de rotação variáveis, cargas reversas e perfis de alto torque sem comprometer a eficiência geral do sistema.

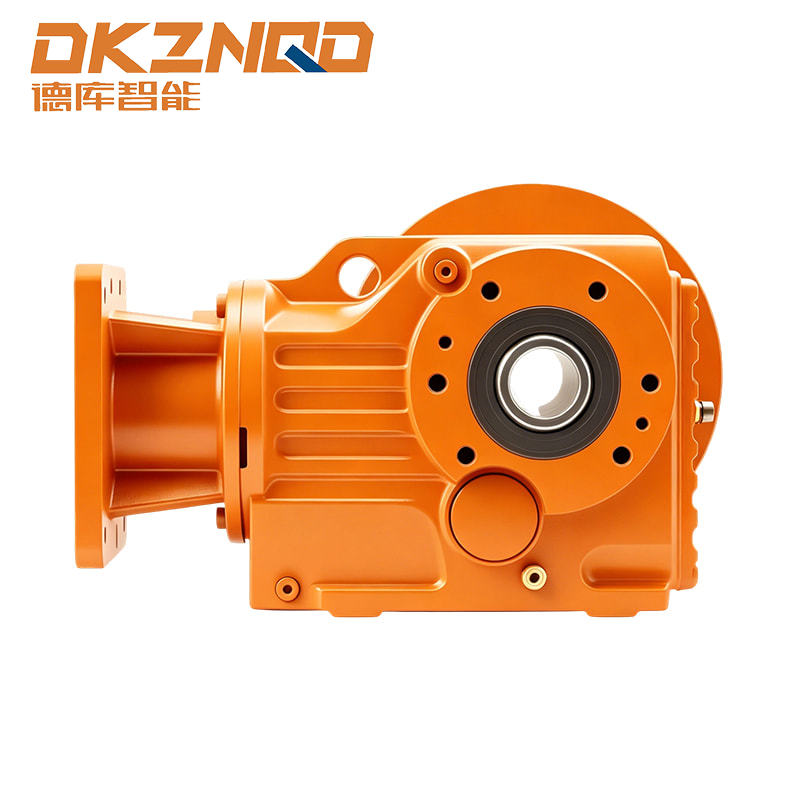

A imagem abaixo ilustra uma configuração típica de motoredutor industrial de alto desempenho projetado para lidar com perfis exigentes de velocidade variável e manter a eficiência mecânica em ambientes operacionais adversos.
Quando um motor desacelera sob controle eletrônico de velocidade, sua ventoinha de resfriamento interna também desacelera, o que pode levar ao acúmulo de calor se o motor operar com alto torque por longos períodos. A utilização de um redutor de engrenagem cônica helicoidal de alta eficiência permite que o motor opere dentro de sua faixa de RPM ideal, ao mesmo tempo que fornece a redução de velocidade mecânica necessária no eixo de saída. Essa sinergia protege os componentes elétricos da degradação térmica, ao mesmo tempo que proporciona máxima confiabilidade mecânica ao processo geral da planta.
Cálculo da economia de energia com unidades VFD: um cenário do mundo real
Para justificar plenamente o investimento de capital necessário para implementar sistemas electrónicos de controlo de velocidade, as equipas de engenharia da fábrica devem avaliar os impactos financeiros a longo prazo. A viabilidade financeira destas instalações torna-se evidente quando se analisa a poupança de energia com unidades VFD ao longo de um período operacional alargado.
Considere uma bomba de água de resfriamento industrial acionada por um motor de indução de noventa quilowatts que funciona continuamente durante todo o ano. Em uma instalação padrão usando uma válvula de estrangulamento mecânica, o motor consome aproximadamente noventa e dois quilowatts de energia elétrica da rede continuamente para superar o atrito do sistema e as restrições de estrangulamento. A taxas de serviços públicos industriais padrão, a operação contínua deste ativo não modulado representa um custo operacional de base substancial.
Se o sistema for adaptado com um acionamento eletrônico de velocidade e a vazão média necessária cair para oitenta por cento da capacidade máxima durante metade do ano de operação, a necessidade de energia cai substancialmente. De acordo com as leis de afinidade da bomba centrífuga, operar a oitenta por cento da velocidade reduz a energia elétrica necessária para aproximadamente quarenta e sete por cento da classificação de carga total. A tabela analítica a seguir demonstra o consumo anual de energia e as implicações financeiras desta estratégia de redução de velocidade.
| Métrica Operacional por Ano | Sistema de aceleração tradicional | Sistema controlado de velocidade variável |
|---|---|---|
| Período Operacional de Alto Fluxo (Velocidade de 100%) | 4380 horas a 92 kW | 4380 horas a 93 kW (inclui perda de acionamento) |
| Período operacional de baixo fluxo (velocidade de 80%) | 4380 horas a 92 kW | 4380 horas a 44 kW |
| Total Anual de Energia Elétrica Consumida | 805920 quilowatts-hora | 600060 quilowatts-hora |
| Economias líquidas de energia alcançadas | Valor de referência da linha de base | 205.860 quilowatts-hora economizados anualmente |
| Redução nos custos operacionais | 0% de redução | Redução de aproximadamente 25% nos custos de energia |
Este cenário calculado destaca os benefícios financeiros obtidos ao aplicar a modulação de velocidade aos processos de manuseio de fluidos. Além da economia elétrica direta, a redução nas horas de operação do sistema à pressão máxima prolonga a vida útil dos componentes mecânicos, reduz os custos de manutenção das instalações e minimiza o tempo de inatividade não planejado da produção.
Perguntas frequentes sobre inversores de frequência variável
Q1: Qualquer motor de indução CA industrial padrão pode ser operado com um inversor de frequência variável?
A maioria dos motores de indução CA trifásicos modernos pode operar com um acionamento eletrônico de controle de velocidade. No entanto, motores mais antigos ou motores projetados sem isolamento adequado podem sofrer degradação do isolamento devido aos rápidos picos de tensão gerados pela comutação de modulação por largura de pulso. Para obter confiabilidade ideal, os motores devem atender às especificações padrão da indústria para desempenho em serviço do inversor, garantindo que o isolamento de alta temperatura e a proteção adequada dos rolamentos sejam integrados ao projeto.
Q2: Qual é a velocidade mínima na qual uma bomba industrial pode funcionar com segurança usando um VFD?
A velocidade operacional mínima depende inteiramente do projeto da bomba e do método de resfriamento do motor. As bombas centrífugas geralmente não devem funcionar abaixo da velocidade necessária para superar a pressão estática do sistema, pois operar abaixo deste ponto resulta em uma condição de fluxo zero que pode superaquecer a bomba. Do ponto de vista do motor, os motores padrão totalmente fechados e resfriados por ventilador perdem eficiência de resfriamento em baixas velocidades. Se for necessária uma operação contínua em baixa velocidade, um ventilador auxiliar de resfriamento de velocidade constante ou um redutor de engrenagem de alta eficiência deve ser utilizado.
Q3: Como os acionamentos de velocidade variável afetam o fator de potência geral de uma planta industrial?
Os motores de indução CA padrão causam uma degradação significativa do fator de potência quando operam abaixo de sua carga mecânica nominal. Quando um inversor de velocidade eletrônico é instalado, a ponte retificadora de diodo no lado de entrada mantém um alto fator de potência de deslocamento, normalmente acima de noventa e cinco por cento, em toda a faixa de velocidade e carga. Este alto desempenho protege as instalações industriais das penalidades da concessionária associadas às operações com baixo fator de potência.
P4: Qual é a principal distinção operacional entre um soft starter e um VFD?
Um soft starter é usado exclusivamente para controlar a corrente e o torque do motor durante a fase inicial de partida, reduzindo o choque mecânico ao aumentar gradualmente a tensão antes de travar na velocidade padrão da rede. Um inversor de frequência variável fornece exatamente a mesma capacidade de partida suave, mas mantém controle total sobre a velocidade e o torque do motor durante todo o ciclo operacional, permitindo ajuste contínuo durante a produção.
